120-мм миномёты в движении

120-мм миномёты в движении

Шведская армия заказала 40 минометных комплексов Mjolner со сдвоенным башенным минометом калибра 120 мм, поставить которые планируется до конца 2020 года

Растущая популярность 120-мм самоходных минометов способствует их быстрому распространению не только в Европе, но и в других регионах.

120-мм миномёты в движении

Башенный миномет со спаренными стволами AMOS компании Patria Hagglunds предназначен для установки на колесные и гусеничные машины средней категории по массе и быстроходные катера

Скандинавское трио


Компания BAE Systems Hagglunds разработала 120-мм двуствольный миномет Mjolner (в норвежской мифологии — молот бога грома Тора), устанавливаемый на гусеничное шасси CV90. В сентябре 2019 года первые четыре серийные машины были официально переданы шведской армии. Экипажи из полка Skaraborg Regiment сразу же начали обучение и в декабре провели стрельбовые испытания. Контракт стоимостью 68 миллионов долларов на поставку 40 систем Mjolner был получен в декабре 2016 года. Первые четыре предсерийных экземпляра были поставлены в феврале 2019 года специально для обучения. Поставки будут идти партиями по четыре машины каждые два месяца.

Армейские механизированные бригады шведской армии, оснащенные БМП CV90, в настоящее время полагаются на устаревшие 120-мм минометы Tampella Grk m/41 образца 1941 года, которые перевозятся в прицепе и для ведения огня с него снимаются.
Армия первоначально намеревалась купить 120-мм минометные комплексы AMOS (Advanced Mortar System) и для этого проекта заказала 40 новых корпусов CV90 в 2003 году. Впрочем, в 2008 году из-за бюджетных сокращений Швеция отказалась от планов по покупке AMOS, после чего корпуса были отправлены на хранение. Шведская армия в 2011 году провела анализ, который подтвердил, что самоходный 120-мм миномет, установленный на платформу CV90, обеспечит наилучшую комбинацию огневой мощи, подвижности и защиты, а также позволит сократить время подготовки к открытию огня и снятия с огневой позиции по сравнению с буксируемой системой.

120-мм миномёты в движении

Финские вооруженные силы имеют на вооружении 18 минометных комплексов AMOS на базе платформ AMV 8x8

Спаренные минометы Mjolner дульного заряжания обслуживаются расчетом из четырех человек: командир с выполнением функций наводчика, два заряжающих и водитель. Блок оружия может вращаться в переднем секторе 60°, дальнейшее же увеличение углов обстрела обеспечивается за счет поворота машины. Угол заряжания системы составляет от 45° до 85°, после выстрела под другим углом блок стволов должен приводиться на угол заряжания. В башне размещается боекомплект из 56 выстрелов. Заряжающий укладывает выстрел на приемный лоток, после чего механический привод подает его вперед и выводит за пределы боевого отделения, где мина совмещается с осью канала ствола и затем под собственным весом падает в орудие. Mjolner может отстрелять первые четыре мины за 6 секунд, достичь максимальной скорострельности 16 выстрелов в минуту и выдержать длительный темп огня шесть выстрелов в минуту. Комплекс Mjolner может вести огонь всеми имеющимися у шведской армии 120-мм осколочно-фугасными дымовыми и осветительными снарядами, а также противокрышевой миной для атаки сверху Strix от Saab Dynamics.

120-мм миномёты в движении

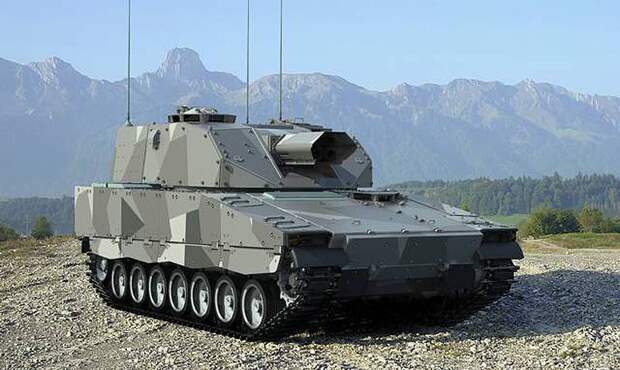

Минометный комплекс с двумя 120-мм стволами Mjolner может отстрелять четыре снаряда за шесть секунд и достичь максимальной скорострельности 16 выстрелов в минуту

Каждый из пяти механизированных батальонов получит восемь комплексов Mjolner для оснащения двух взводов. Каждая система вооружения будет обеспечиваться гусеничным внедорожником Bv206 от BAE Systems Hagglunds, который будет перевозить дополнительные боеприпасы. Взвод сможет подготовиться и открыть огонь примерно в течение двух минут по сравнению с 10 минутами, которые необходимы взводу с минометами Grk m/41, а покинуть позицию в течение минуты после завершения задачи.

Башня Mjolner может также устанавливаться на машину AMV (Armoured Modular Vehicle) 8x8 финской компании Patria Vehicles или на сравнимые гусеничные или колесные машины для зарубежных заказчиков.

120-мм миномёты в движении

Высокий уровень автоматизации позволяет двуствольному миномету AMOS казенного заряжания выпустить в режиме MRSI (одновременный удар нескольких снарядов; меняется угол наклона ствола и все снаряды, выпущенные за определенный интервал времени, прилетают к цели одновременно) до восьми снарядов

Финские близнецы


120-мм миномет AMOS был разработан компанией Patria Hagglunds, совместным предприятием Patria Land Systems и BAE Systems Hagglunds, созданным в июне 1996 года. Первая отвечала за башню, а вторая собственно за сам миномет. Двуствольный башенный 120-мм миномет казенного заряжания AMOS массой около 3,5 тонн предназначен для установки на средние гусеничные и колесные машины и скоростные катера.

Стандартный экипаж AMOS включает командира, наводчика, заряжающего и водителя. Для удовлетворения запросов заказчиков могут устанавливаться различные системы управления огнем. Высокий уровень автоматизации позволяет комплексу AMOS сделать первый выстрел через 30 секунд после остановки и сняться с позиции через 10 секунд после выстрела. AMOS может отстрелять первые четыре выстрела за пять секунд, выпустить в режиме MRSI восемь снарядов и поддерживать длительный темп огня 12 выстрелов в минуту. Башня вращается на 360°, а углы вертикального наведения составляют от -3° до +85°, позволяя использовать миномет для прямого обстрела на ближних дистанциях.

120-мм миномёты в движении

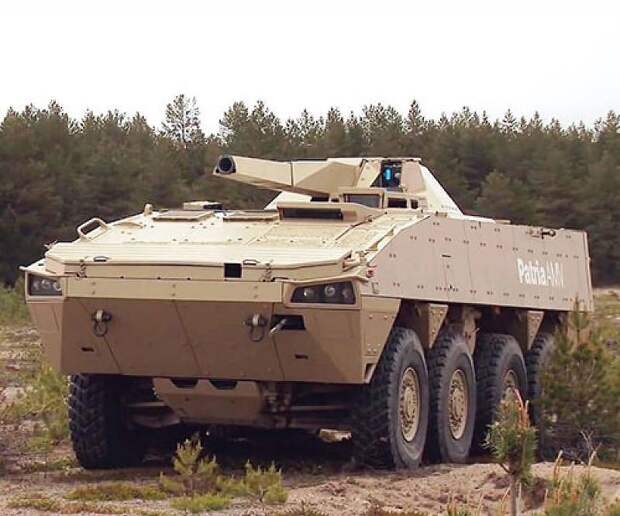

Компания Patria разработала одноствольный башенный миномет NEMO (NEw MOrtar) в целях получения более легкой и менее дорогой альтернативы системе AMOS

Финская армия после проведения расширенных испытаний четырех башен AMOS, установленных на машины AMV 8x8, заказала в 2010 году 18 стандартных серийных систем. Внутри корпуса AMV размещается укладка из 48 выстрелов. Армия не прочь приобрести больше систем AMOS при наличии финансирования. С целью получения более дешевой альтернативы системе AMOS компания Patria разработала одноствольный гладкоствольный минометный комплекс NEMO (NEw MOrtar) калибром 120 мм. Модульная конструкция позволяет Patria адаптировать это решение под оперативные потребности и бюджет заказчика. Башня массой 1,5 тонны может устанавливаться на самые разные гусеничные или колесные платформы 6x6, а также скоростные боевые катера. На выставке Eurosatory 2006 башня была показана на машине AMV, в которой как правило можно разместить до 60 выстрелов. Полуавтоматическая система заряжания NEMO позволяет получить максимальную скорострельность 10 выстр/мин и выдерживать темп огня 7 выстр/мин. После остановки миномет готов к первому выстрелу менее чем через 30 секунд, а после отстрела последнего выстрела машина готова к движению менее чем через 10 секунд.

120-мм миномёты в движении

Контейнерный миномет Patria NEMO Container может устанавливаться на грузовики с безбортовой платформой, например, на Sisu ЕТР E13 (на фото), и на корабли для транспортировки и боевого применения

На сегодня имеется три заказчика системы NEMO. В декабре 2006 года министерство обороны Словении стало первым заказчиком, купив 12 систем в рамках крупного заказа на 135 машин AMV, однако по финансовым причинам это количество было в 2012 году сокращено до 30 машин AMV и при этом не поставлено ни одного минометного комплекса NEMO. Саудовская Аравия в 2009 году выдала контракт на 724 машины LAV II 8x8 производства General Dynamics Land Systems-Canada, включая 36 машин, оснащенных минометом NEMO. Эмиратские ВМС купили восемь башен NEMO Navy для установки на шесть ракетных катеров проекта Ghannatha.

На выставке IDEX в феврале 2017 года компания Patria представила свою минометную систему NEMO Container, которая разрабатывается в сотрудничестве с флотом ОАЭ. NEMO Container представляет собой башню NEMO, интегрированную в 20-футовый стандартный контейнер ISO (International Standards Organization), который может перевозиться на скоростном катере, корабле или грузовике. Эта система вооружения может вести огонь с любых из этих носителей, а также устанавливаться на передовых оперативных базах и других стационарных объектах.

Комплекс NEMO Container обслуживается расчетом из трех человек: два заряжающих и оператор-наводчик, также исполняющий роль командира. В транспортном положении башня полностью закрыта транспортировочной крышкой. В контейнере имеется место для силового агрегата, блока кондиционирования и 100 минометных мин, что в два раза больше обычного количества, возимого в бронемашине. Заказчики могут определять уровень баллистической защиты, это может быть либо стальные листы, либо керамика. Для поглощения сил отката контейнер оборудован усиленной трубчатой конструкцией между внутренней и наружной обшивкой.

120-мм миномёты в движении

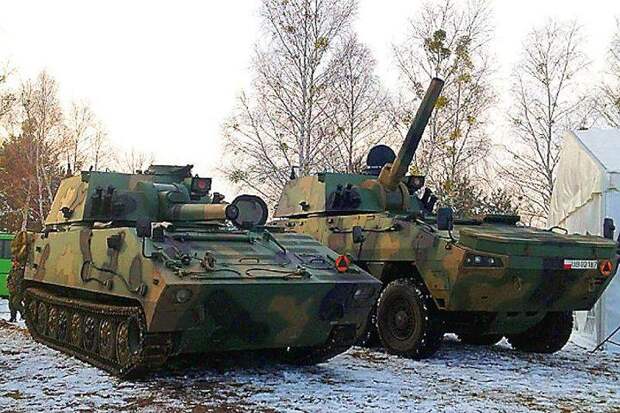

120-мм башенные минометы HSW Rak могут устанавливаться на гусеничные и колесные бронемашины

Польский Рак


На выставке MSPO 2008 компания Huta Stalowa Wola (HSW) показала 120-мм башенный миномет Rak, который предназначен для установки на любое подходящее гусеничное или колесное шасси. Система, установленная на шасси Rosomak польской армии (лицензионный вариант AMV финской компании Patria), получила обозначение М120К. В миномет казенного заряжания выстрелы подаются вращающимся магазином на 20 мин. Наведение осуществляется с помощью СУО Topaz разработки польской WB Electronics, что позволяет платформе Rak после остановки отстрелить первый выстрел в течение 30 секунд.

Еще 26 выстрелов перевозятся в магазине в корпусе машины. Цельносварная башня, изготовленная из броневой стали, может вращаться на 360°, а широкий диапазон углов вертикального наведения от -3° до 80° позволяет вести огонь прямой наводкой. В 2012 году компания HSW показала миномет Rak, установленный на гусеничное шасси своей собственной разработки; этот мобильный минометный комплекс получил обозначение M120G. На выставке MSPO 2013 она представила Rak на шасси бронемашины Marder 1A3, что дает немецкому производителю возможность предложить миномет эксплуатантам машины Marder.

120-мм миномёты в движении

Компания HSW поставила 64 мобильных минометных комплекса Rak на базе шасси Rosomak 8x8 в польскую армию и получила заказ еще на 18 систем

В апреле 2016 года компания HSW получила начальный контракт стоимостью 260 миллионов долларов на поставку 64 минометов Rak и 32 командирских машин AWD также на базе платформы Rosomak, чего достаточно для оснащения восьми так называемых ротных огневых модулей CFM (company fire module). Модуль Rak CFM, приписанный к каждой механизированной бригаде, состоит из восьми М120К, четырех AWD, двух машин артиллерийской разведки AWR, трех машин подвоза боеприпасов AWA и мобильной мастерской AWRU. Армия получила свой первый модуль Rak CFM в июне 2017 года, а поставка восьмого модуля CFM состоялась в октябре 2019 года, когда Польша разместила контракт на 18 дополнительных минометов М120К и восемь командирских машин AWD, чего достаточно для оснащения двух дополнительных модулей CFM для двух механизированных бригад.

120-мм миномёты в движении

В ротный огневой модуль польской армии входит восемь 120-мм минометных комплексов Rak на базе платформы Rosomak 8x8

Через люк


Параллельно с башенными системами развертываются также новые 120-мм минометы с открытым люком. Компания RUAG MRO Switzerland показала на выставке IDEX 2015 миномет Cobra, разработка которого началась в 2012 году, а в 2016 году поставила в швейцарскую армию опытный образец для испытаний. В компании оценили, что армии страны необходимо 32 120-мм гладкоствольных минометных комплекса Cobra. Миномет на поворотной платформе массой 1350 кг может устанавливаться на любой подходящий гусеничный или колесный БТР. Компания General Dynamics European Land Systems (GDELS) установит миномет Cobra на платформу Piranha 3+ (8x8), в швейцарской армии получившую обозначение Piranha 4, которую будет оборудована раздвижной крышей над кормовым отделением. В этой конфигурации система Cobra будет обслуживаться экипажем из четырех человек — водитель, командир и два заряжающих. Комплекс Cobra оснащен компьютеризированной СУО с инерциальной навигационной системой, а также электрическими приводами горизонтального и вертикального наведения с ручными резервными приводами. Миномет Cobra оборудован устройством, облегчающим заряжание, с целью уменьшения утомляемости расчета и получения скорострельности 10 выстрелов за 62 секунды. Система может начать стрельбу и завершить огневую задачу за 60 секунд.

120-мм миномёты в движении

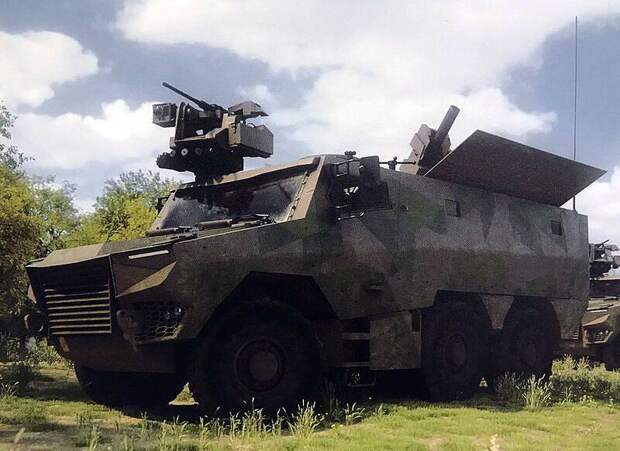

Франция заказала 44 мобильных минометных комплекса Griffon МЕРАС в рамках программы Scorpion

Французский консорциум, в состав которого входят Arquus, Nexter Systems и Thales, планирует поставить порядка 1722 машин Griffon VBMR (Vehicule Blinde Multi Role) 6x6 по меньшей мере в 10 вариантах с целью замены бронетранспортеров французской армии VAB (Vehicule de TAvant Blinde) 4x4. 30 декабря 2019 года компания Thales получила контракт на поставку 54 мобильных систем МЕРАС (Mortier Embarque Pour I'Appui au Contact), вооруженных 120-мм нарезным минометом Thales2R2M на поворотной платформе. Разработанная в инициативном порядке минометная установка 2R2M была куплена Италией для установки на ее машины Freccia 8x8, Малайзией (гусеничные ACV-19 и колесные 8x8 AV8), Оманом (модернизированные 6x6 VAB) и Саудовской Аравией (модернизированные М113). Минометная установка МЕРАС будет оснащена СУО ATLAS (Automatisation des tirs et liaisons de 1'artillerie sol/sol) разработки Sagem и полуавтоматической системой заряжания, которая позволяет достичь скорострельности до 10 выстр/мин. Первые системы МЕРАС планируется поставить к концу 2023 года, а поставка оставшихся запланирована на 2024-2027 годы.

120-мм миномёты в движении

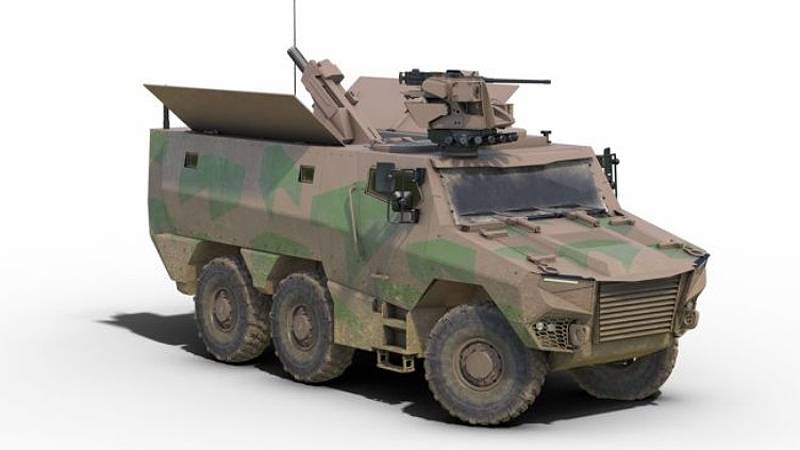

Системы Griffon МЕРАС 6х6 французской армии будут вооружены 120-мм вращающимся минометом 2R2M Recoiling Rifled Mortar от Thaies

120-мм миномёты в движении

Швейцарская армия планирует заказать 32 гладкоствольных минометных комплекса RUAG Defence Cobra и установить их на бронемашины Piranha 3+

Турецкая компания Aselsan представила свою 120-мм минометную систему Alkar, первоначально имевшую обозначение AHS-120, на выставке IDEF 2017 и менее чем через два года начала производить ее для жандармерии, установив на минозащищенную машину ВМС Vuran 4x4. Система вооружения Alkar дульного заряжания на поворотной платформе может устанавливаться на любую подходящую гусеничную и колесную ББМ или же на грунт для охраны передовых оперативных баз, в этом случае она может рассчитывать только на свои аккумуляторы. Первые минометы имеют нарезной ствол от компании МКЕК, такой же используется в буксируемом миномете HY-12, стоящем на вооружении турецких сухопутных сил, хотя по просьбе заказчика может быть установлен гладкий ствол. Миномет Alkar оснащен автоматической системой заряжания, которой необходим только заряжающий для укладки мины на загрузочное устройство, и компьютеризированной СУО от Aselsan, в состав которой входят инерциальная навигационная система и радар измерения начальной скорости. Этот миномет может также интегрироваться в автоматизированную систему огневой поддержки AFSAS (Aselsan Fire Support Automation System).

120-мм миномёты в движении

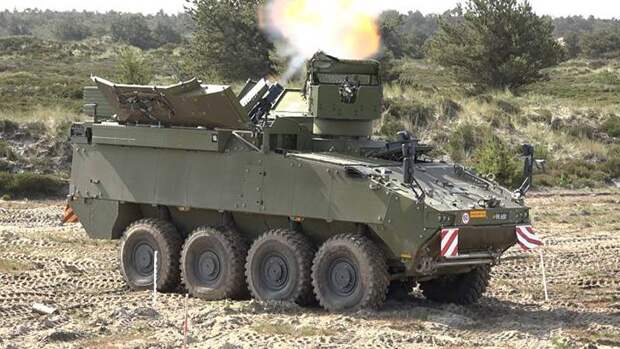

Датская армия заказала у Elbit Systems Soltam 15 гладкоствольных минометов CARDOM 10 и установила их на новые машины Piranha 5 (8x8)

В конце этого года датская армия получит минометный комплекс CARDOM 10 (Computerised Autonomous Recoil rapid Deployed Outrange Mortar) от Elbit Systems Soltam, установленный на машину Piranha 5. В системе CARDOM объединены 120-мм гладкоствольный миномет К6 и механизм отката на поворотной платформе с компьютеризированной СУО. В марте 2017 года Дания выдала австрийскому подразделению компании Elbit контракт на поставку и установку на бронемашину Piranha 5 15 минометов с опционом еще на шесть штук. С установленным на борту минометом CARDOM в машине Piranha 5 размещается до 40 минометных мин. Контракт стоимостью 16,66 миллиона долларов включает поставку и интеграцию минометов, запасных частей, документации и комплект для обучения. Комплекс CARDOM 10/Piranha 5 значительно повысит возможности датской армии. Армия в настоящее время эксплуатирует 120-мм буксируемые минометы 20К6В1 (датское обозначение МТ М/10), закупленные в 2010 году для огневой поддержки датского контингента в Афганистане.

На выставке Eurosatory 2018 компании ST Engineering и Hirtenberger Defence Systems (HDS) подписали соглашение о продвижении 120-мм минометных комплексов в Европе. Компании будут продвигать минометный комплекс от ST Engineering Super Rapid Advanced Mortar System (SRAMS) в комбинации с СУО и 120-мм боеприпасом от HDS. В октябре 2019 года венгерская компания HDT Defence Industry Ltd купила HDS в рамках государственной поддержки модернизации оборонной промышленности.

120-мм миномёты в движении

Первым заказчиком 120-мм миномета 2R2M Recoiling Rifled Mortar стала итальянская армия, которая установила миномет на БМП Freccia; стрельбы первого подразделения были проведены осенью 2019 года

120-мм миномёты в движении

Турецкая жандармерия стала первым заказчиком 120-мм минометных комплексов Aselsan Alkar, которые установили на минозащищенную бронемашину ВМС Vuran 4x4

Планы американской армии


Компании BAE Systems и Patria наряду с другими производителями минометов очень внимательно наблюдают за поисками армии США новой самоходной 120-мм самоходной системы. В 2018 году армия США выпустила обзор рынка с целью определения подрядчиков, способных разработать и изготовить минометную башню Mortar FIFT (Future Indirect Fire Turret), которую можно было бы установить на машину Stryker 8x8, универсальную бронемашину Armored Multipurpose Vehicle (в настоящее время идет на смену оставшимся гусеничным платформам М113) и боевую машину следующего поколения Next Generation Combat Vehicle, которая в конечном счете заменит танк М1 Abrams и БМП М2 Bradley. Армия ищет «120-мм башню, которая обеспечивает защиту от вражеских контрбатарейных систем и защищает солдат от шума и избыточного давления взрыва. Этот башенный миномет должен быть способен стрелять на большие дальности по сравнению с существующими системами Battalion Mortar System (BMS) или Recoil Mortar System -Light (RMS-L). 120-мм миномет Mortar FIFT должен быть способен вести огонь в режиме MRSI («Шквал огня» — режим стрельбы, когда несколько снарядов, выпущенных из одного орудия под разными углами, одновременно достигают цели), обстреливать цели прямой наводкой и позволять интеграцию новейших систем, например, барражирующих боеприпасов LMAMS или SMAMS».

120-мм миномёты в движении

Башенный миномет Patria NEMO был показан в Форт-Беннинге 11 сентября 2019 года в рамках проверки американской армией технологий для программы по перспективному башенному миномету Mortar Future Indirect Fire Turret

Платформа FIFT, которая может быть обитаемой или необитаемой, должна отличаться высоким уровнем автоматизации, позволяющим выполнять огневую задачу в течение 60 секунд после получения приказа, в том числе в движении, и иметь минимальную скорострельность 6 выстрелов в течение 4 секунд в режиме MRSI и максимальную 12 выстрелов. Система должна обеспечивать максимальную скорострельность минимум 16 выстрелов в первую минуту и затем выдерживать длительное время темп 6 выстр/мин (минимальное требование). Желательно, чтобы система обеспечивала максимальную скорострельность 24 выстр/мин в течение двух минут и длительный темп ведения огня 12 выстр/мин (целевое требование)». Минимальная дальность стрельбы задана не менее 8000 метров, а целевая дальность 20000 метров.
Автор:
Alex Alexeev
Ссылка на первоисточник
