Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle
Прототип пулемёта LWAMG, распечатанный на 3D-принтере. Фото: The Firearm Blog

Впервые о новом пулемёте заговорили относительно недавно. 09.10.2017 издание «The Firearm Blog» опубликовало заметку, в которой сказано, что компания Knight's Armament (KAC) представила на выставке AUSA 2017 прототип нового пулемёта под патроны 7,62 НАТО. Сообщалось, что новое изделие разработано на базе предыдущих моделей компании (Stoner LMG и LAMG), поэтому позаимствовало у них многие технические решения. Также сообщалось, что, несмотря на возросшие габариты нового изделия, просматривается общее внешнее сходство с предыдущими моделями. В заметке их назвали «младшими кузенами».

Основные изменения коснулись габаритов затворной коробки, ствола и узла подачи ленты, которые были доработаны под патрон 7,62×51 НАТО. Более крупная модель пулемёта стала и более тяжёлой. Было заявлено, что новый пулемёт будет весить порядка 5,7 кг (12.5 lbs), что всё равно значительно меньше по сравнению даже с модернизированным единым пулемётом FN M240L. (Ниже приводится таблица для сравнения веса и габаритов.)

Knight's Armament LW-AMG


По словам представителей KAC, на момент открытия выставки для новой модели пулемёта ещё не утвердили официальное название.
В качестве рабочего названия использовали термин «Medium Assault Machine Gun». Однако в итоге изделие получило обозначение LWAMG (LightWeight Assault Machine Gun) — облегчённый штурмовой пулемёт.

Важный момент: на выставке AUSA 2017 демонстрировался массогабаритный макет, распечатанный на 3D-принтере из алюминия (3D printed sintered aluminum). Об этом изданию сообщил сотрудник компании Трей Найт (Trey Knight). Он добавил, что реальные образцы «находятся на очень ранней стадии разработки». Но работы будут продолжаться, так как в настоящее время компания чувствует рост спроса на пулемёты под патроны 7,62 мм. По его словам, со временем они постепенно вытеснят системы под боеприпасы 5,56 мм.

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle
Прототип LWAMG (7,62) рядом с LAMG (5,56). Фото (здесь, и ниже): Soldier Systems Daily

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle

Автору доподлинно неизвестна точная дата анонса пулемёта LWAMG под патрон 7,62 мм. Однако можно уверенно утверждать, что действующий образец был готов не ранее 2018 года. Согласитесь, что за несколько месяцев практически нереально довести образец с очень ранней стадии разработки до предсерийного производства. Как бы то ни было, новый пулемёт был произведён, и его фото с основными ТТХ были добавлены на сайт производителя.

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle
Современный внешний вид серийного пулемёта LWAMG. Фото: сайт Knight's Armament

Ниже приведена краткая сравнительная таблица с пулемётами Knight's Armament и семейства FN M240.

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle

По желанию заказчика компания Knight's Armament готова производить версии пулемётов LWAMG под патроны 6.5×55 (.260 Remington) и 6.5mm Creedmoor.

Knight's Armament ChainSAW


ChainSAW (цепная пила) — странный экспериментальный образец, построенный на базе системы Stoner 96. Состоит из пулемета с ленточным питанием и подствольного гранатомёта. Впервые прототип «бензопилы» был представлен на выставке SHOT Show в 2009 году.

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle

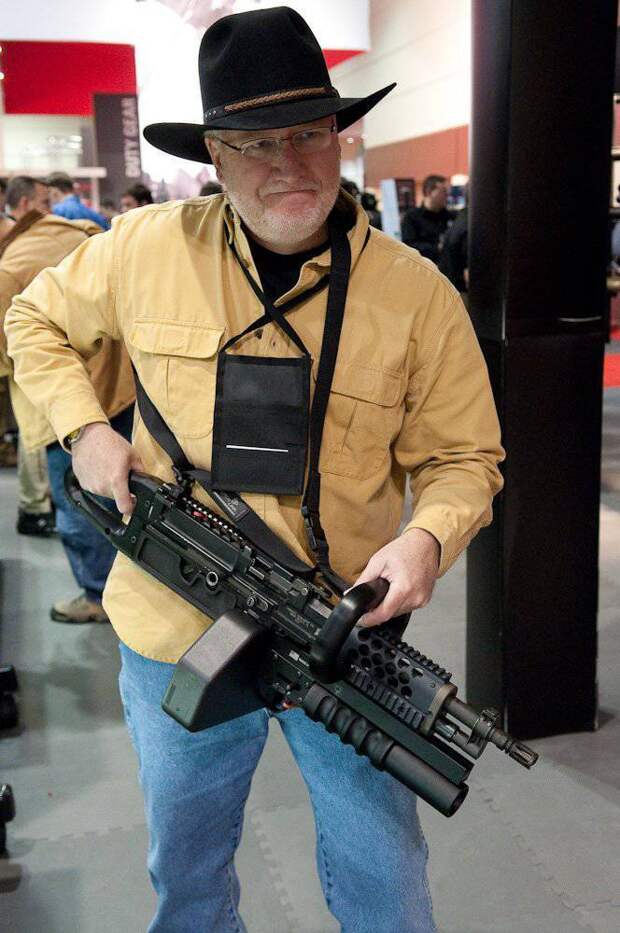

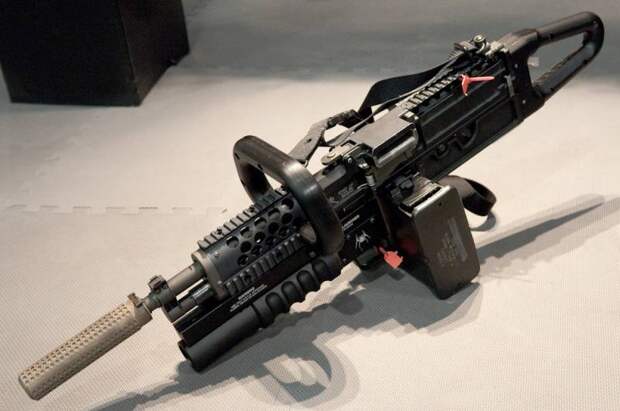

ChainSAW с коробом на 200 патронов, ПБС и грантатомётом Havoc от Spike's Tactical под 37-мм гранаты

KAC ChainSAW предполагает только стрельбу от бедра. Об этом свидетельствуют массивные рукоятки, смонтированные над стволом и вместо приклада, а также длинный ремень, который следует перекинуть через плечо. Сошки, как видите, отсутствуют. Примечательно, что спусковой крючок пулемёта расположен в тыльной стороне ствольной коробки: там, где обычно крепится приклад.

Автору совершенно непонятно, зачем на «бензопиле» установили столько планок Пикатинни. Коллиматорный прицел установить, конечно, можно, но пользы от него никакой не будет. ЛЦУ или тактический фонарь? Вряд ли кому-нибудь придёт в голову стрелять из этого машингана по ночам, шагая в полный рост. Разве что для крепления экшн-камеры. Но зачем? Снимать на видео результаты стрельбы?

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle

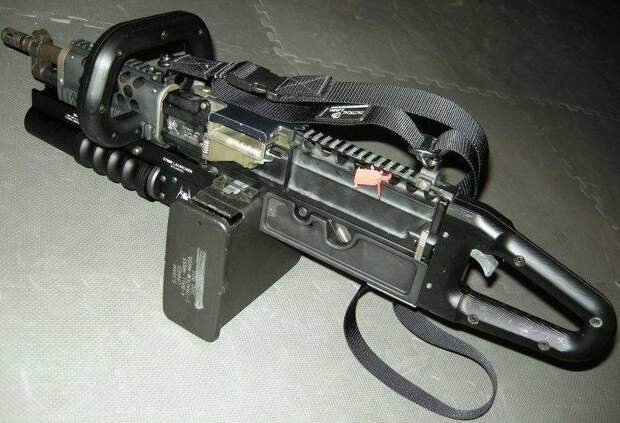

Обратите внимание, насколько неудобно расположен спусковой крючок гранатомёта. Фото: popgun.ru

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle
Обратите внимание на расположение спускового крючка

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle

Автор считает, что ChainSAW не годится ни для локальных конфликтов, ни тем более для боевых действий в городской черте. Зато таким машинганом можно мочить монстров в безбашенной стрелялке типа «Serious Sam». Кстати, ChainSAW не обделили вниманием разработчики как минимум двух компьютерных игр:

Brink (2011)
Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle
В игре получил название «Chinzor»

Call of Duty: Ghosts (2013)
Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle
В игре получил название «The Ghost Killer»

Винтовка Robinson Armament M96


Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle
Актёр Sammy The Dwarf у стенда Robinson Armament. Выставка SHOT Show 2020. Источник: FB-страница Robinson M96

В 1996 году (Солт-Лейк-Сити, штат Юта, США) была зарегистрирована компания Robinson Armament. Часто используется сокращение RobArm. Компания была невелика, и даже по состоянию на 2009 год в ней трудилось всего 15 человек. Учредителем являлся Алекс Робинсон (Alex J. Robinson). Он изучал бизнес-право в Университете штата Юта, закончил его в 1989 году.

В 1999 году Robinson Armament предложила рынку полуавтоматическую винтовку под патроны 5.56x45 мм НАТО (Выпускались наборы для адаптации под советские патроны 7,62×39 и 5,45×39. Также была и возможность выбора длины ствола. Вместе со сменой патронов требовалось заменить затвор, ствол, магазин и шахту приёмника магазина.) Изучив оружие, многие высказывали мнение, что в винтовке от «Робинсон Армамент» были позаимствованы решения, реализованные в оружейном комплексе Stoner 63. Некоторые считали, что винтовка — ремейк или даже плагиат системы Стоунера. Попробуем вместе разобраться.



29 января 1997 года была подана заявка, а 4 мая 1999 был получен патент № 5900577 на «Modular, multi-caliber weapon system». В графе «изобретатель» указаны учредитель Алекс Робинсон и Дарин Небекер (Darin G. Nebeker).

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle

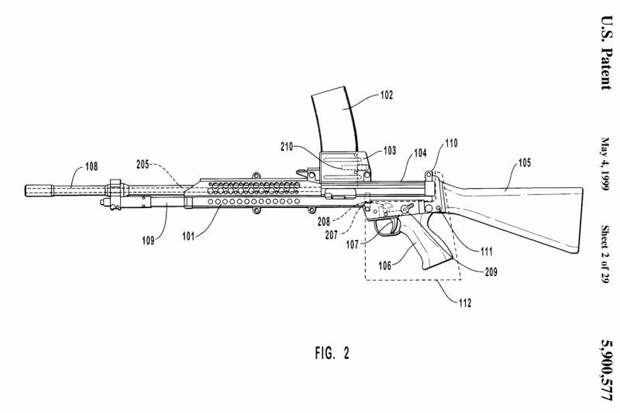

Модульная, мультикалиберная оружейная система Робинсона. Обратите внимание на расположение магазина в стиле «Брена». Источник: патент № 5900577 от 1999 года

В документе изобретатели ссылаются на патенты Юджина Стоунера: 2681718 (за 1954-й год), 3097982 (1963 г.) и 3198076 (1965 г.) и указывают на отличия между его и своим изобретением. В отличие от системы Stoner 63, которая использует исключительно патроны 5,56 стандарта НАТО, система Робинсона позволяет использовать не только боеприпасы 5,56 НАТО, но и советские патроны 7,62×39 и 5,45×39. В перспективе возможна разработка модификаций под пистолетные патроны .45 ACP, 9×19 Парабеллум и .40 S&W, а также охотничьи патроны в диапазоне от 5,56×45 (.223 Remington) до 7,62×67 (.300 Win Mag).

Данное свойство напомнило автору российский пистолет-пулемет «Гепард», который разработан на базе АКС-74У. Благодаря комплекту сменных затворов и возвратных механизмов «Гепард» обладал способностью использовать порядка 15 (пятнадцати!) типов пистолетных патронов калибра 9 мм разной мощности.

На «ВО» статья про ПП «Гепард» была опубликована в 2014 году.

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle
Модульная мультикалиберная оружейная система Робинсона. Магазин расположен под затворной коробкой

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle

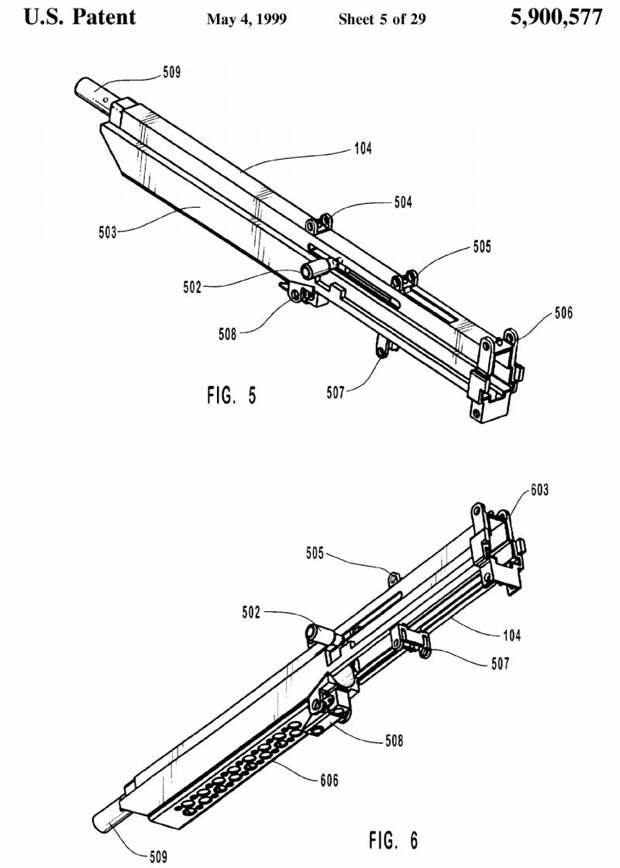

Затворная коробка-перевёртыш из патента Робинсона. Та же форма, те же шесть точек крепления, как и у Стоунера

Другое отличие проистекает из предыдущего. Система Робинсона предусматривает использование магазинов как стандарта НАТО, так и советского образца, а также патронных лент для упомянутых патронов. Достигается путём замены затвора и магазина либо механизма подачи ленты.

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle

Ещё одно отличие кроется в возвратно-боевой пружине, которая расположена вокруг штока газового поршня. Для наглядности изобретатель приводит в качестве примера подобные пружины на пистолете Beretta 70 и на винтовке SIG SG 550. В системе Робинсона в зависимости от выбранного боеприпаса есть возможность менять соответствующие патронам газовые поршни, возвратные пружины, газовые трубки и другие детали. При этом используется одна и та же затворная коробка.

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle

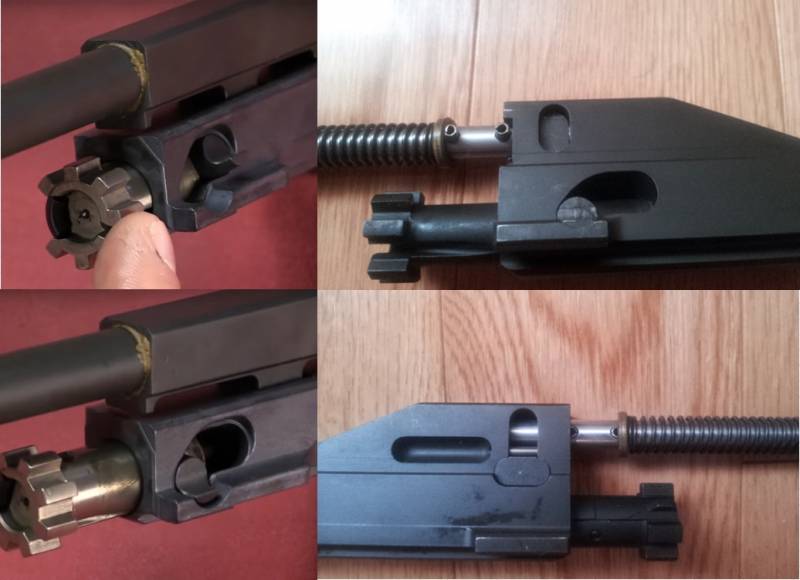

Наглядное сравнение затворов двух систем. Слева затвор Stoner 63, справа — Robinson M96. Обратите внимание на наличие боевой пружины у M96

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle
Сравнение затворов под другим ракурсом. Слева затвор Stoner 63, справа — Robinson M96. На затворе Stoner 63 выступ в виде плавника акулы

Кроме того, система Робинсона способна вести огонь в том числе и с закрытого затвора. Независимо от того, используется ленточное или магазинное питание.

Для рынка гражданского оружия в США это очень важный момент, поскольку в Соединенных Штатах запрещена свободная продажа оружия, стреляющего с открытого затвора. Причина — его слишком легко можно переделать из самозарядного (Semi-auto) в автоматическое (Full-auto) оружие.

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle
Изображение затвора Robinson M96 из патента. Обратите внимание: «Плавник акулы» и ролик отсутствуют

Вдобавок рукоятка взвода в системе Робинсона отличается тем, что предусмотрено её использование как левшой, так и правшой (амбидекстральная). Соответственно, и сам механизм взвода отличается от того, что в системе Стоунера.

В патенте перечисляются и иные отличия, но и обозначенных выше, думаю, достаточно. Отмечу любопытные факты, связанные с правами на патент, и товарные знаки.

— как вы уже знаете, авторами данного изобретения являются Алекс Робинсон, и Дарин Небекер;
— производит оружие компания Robinson Armament Co (год регистрации 1996) из города Солт-Лейк-Сити. Учредитель — Алекс Робинсон;
— патентообладателем является компания ZDF Import Export (1994), тоже из города Солт-Лейк-Сити. Контактным лицом ZDF указан Алекс Робинсон;
— владельцем четырёх товарных знаков, которые использует Robinson Armament, является компания RMDI, LLC (2004), также из Солт-Лейк-Сити. Контактным лицом RMDI указан всё тот же Алекс Робинсон.

Причём у двух компаний юридические адреса совпадают полностью.

Торговые знаки, которыми владеет Алекс Робинсон: «XCR», «EXPEDITIONARY» и «M96 EXPEDITIONARY».

Также ему принадлежит логотип Robinson Armament с девизом «Aut pax aut bellum» («Либо мир, либо война»).

Однако вернёмся к тому, что в 1999 году Robinson Armament практически сразу после получения патента предложила рынку полуавтоматическую винтовку под патроны 5.56x45 мм НАТО. Полное название изделия «M96 Expeditionary Rifle», что в дословном переводе звучит как «Экспедиционная винтовка».

В энциклопедии сказано, что экспедиционные войска — часть вооружённых сил одного государства, переброшенных на территорию другого государства с целью проведения военных операций. По мнению автора, к таковым можно отнести некоторые формирования КМП США, Иностранного легиона, а также Ограниченный контингент советских войск в Афганистане и другие. Для гражданского оружия термин «экспедиционная винтовка» — не более чем рекламный ход.

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle

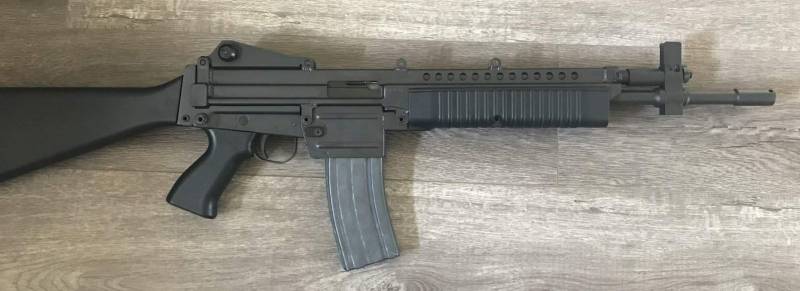

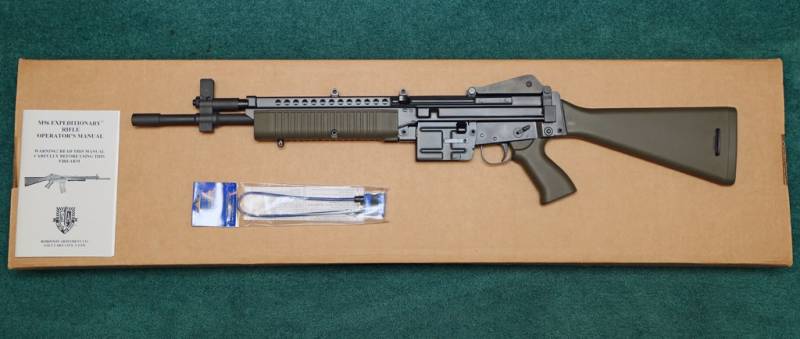

Винтовка Robinson Armament M96 Expeditionary Rifle первых годов выпуска. В комплекте замок безопасности, который похож на трос с замком для велосипеда. Фото: AR15.com

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle

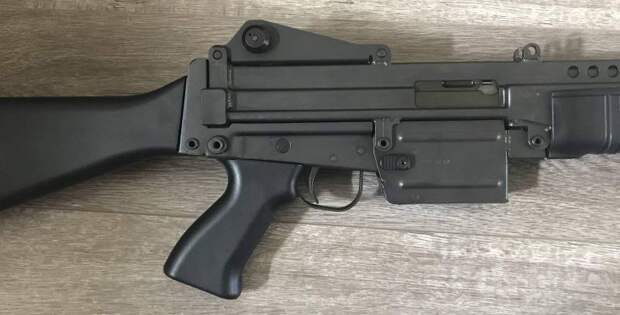

Винтовка Robinson Armament M96 Expeditionary Rifle, вид справа. При тщательном изучении видно, что затворная коробка немного иная. Фото (тут и ниже): AR15.com

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle

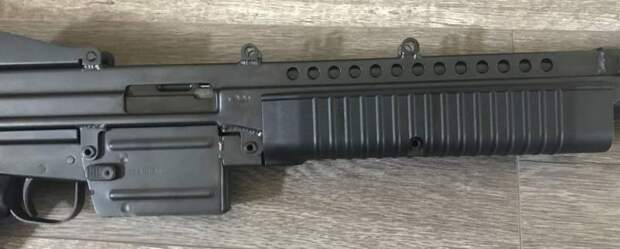

На затворной коробке тоже 6 точек крепления, как и на Stoner. Однако у первого крайняя пара заканчивается над магазином, а у RobArm M96 — над серединой цевья

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle

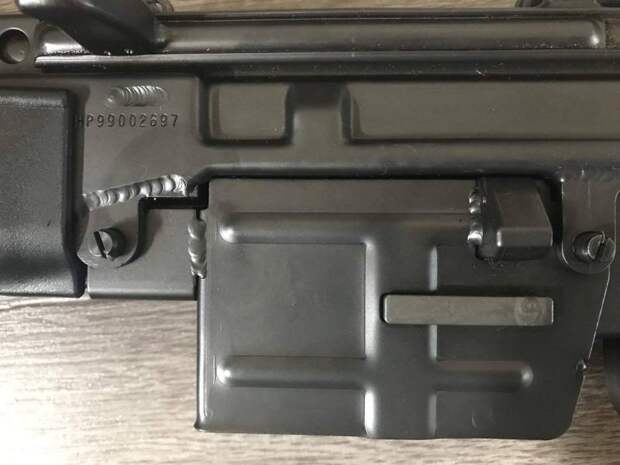

У RobArm M96 на шахте приёмника расположена защёлка магазина. На Stoner 63 она находится за магазином, как у АКМ

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle
Обратите внимание: на RobArm M96 шторка окна выбрасывателя отсутствует. А на модернизированном Stoner 63A установлена шторка

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle

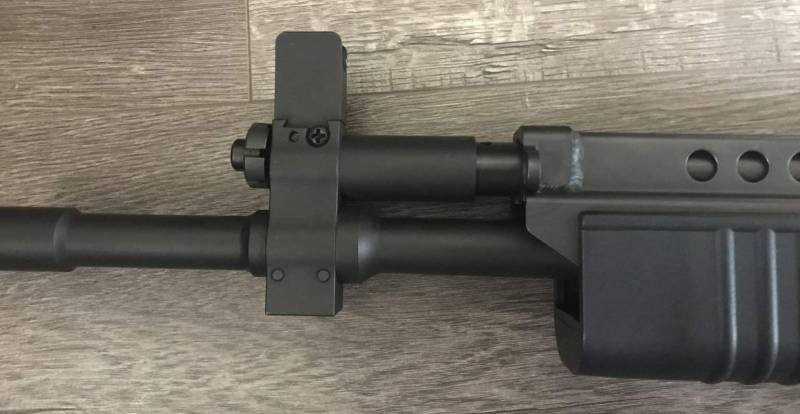

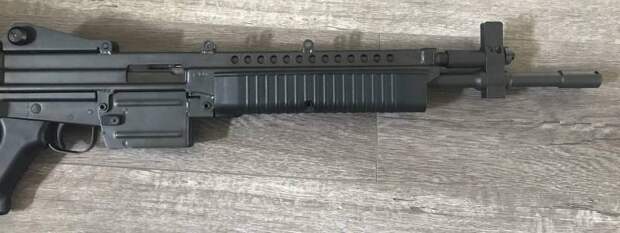

Над стволом в отверстие газовой каморы вставлен винт газового регулятора. Газоотводный узел выполнен иначе, чем на Stoner 63

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle

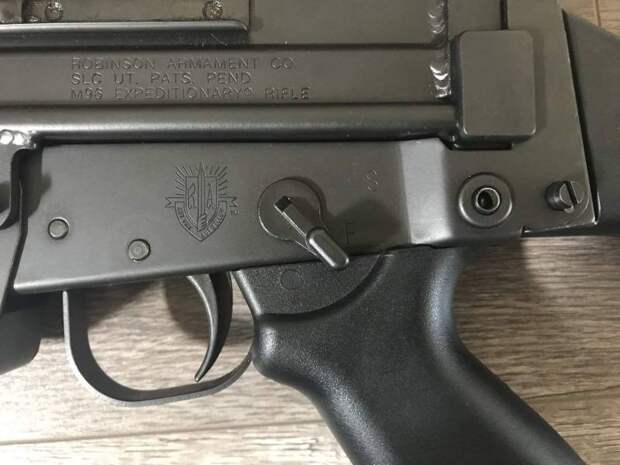

На RobArm M96 предохранитель флажкового типа, 2-позиционный. А на Stoner 63A его переместили перед спусковой скобой

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle
Шахта приёмника на RobArm M96 — основное внешнее отличие от Stoner 63. Обратите внимание на рукоятку взвода: она тоже отличается

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle

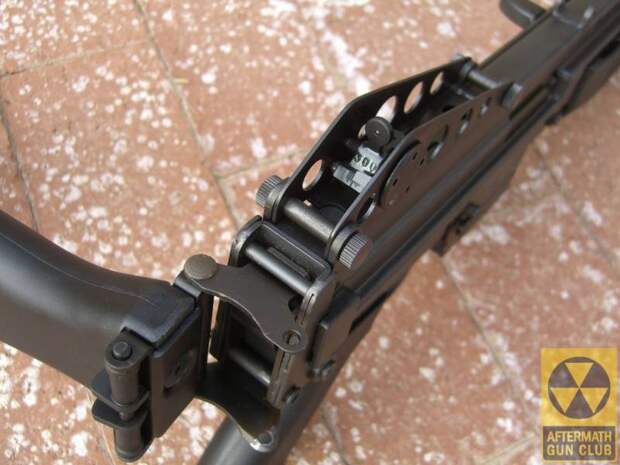

Узел крепления приклада на Robinson Armament M96. Напоминает Stoner 63, M16, AR-18, но есть отличия. Фото: Aftermath Gun Club

Robinson M96 построена по модульной схеме, оснащается быстросъёмным стволом и внешне выглядит как копия Стоунер 63. Однако в плане деталей RobArm M96 отличается настолько, что между ней и Stoner 63 взаимозаменяемы только отдельные мелкие детали. Порядок разборки также немного отличается от Stoner 63. У RobArm M96 вначале отделяют цевьё (нижнюю часть).

Компания Robinson Armament выпускала винтовку «M96 Expeditionary Rifle» в период с 1999 по 2005 годы. В некоторых источниках указывается 2011 год. Причём в определённый момент винтовка неожиданно исчезла из свободной продажи. Более того, производитель без объяснений прекратил поддержку своего продукта. На различных форумах встречаются возмущённые комментарии владельцев RobArm M96. Их оружие не работает, но запчастей нигде не достать. Владельцы с большим трудом находят у частных продавцов бывшие в употреблении узлы от Stoner 63 и таким образом заменяют на своих M96 боёк или ещё какую мелочь. Правда, находятся и другие, которые умудряются даже апгрейдить свои винтовки M96.

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle

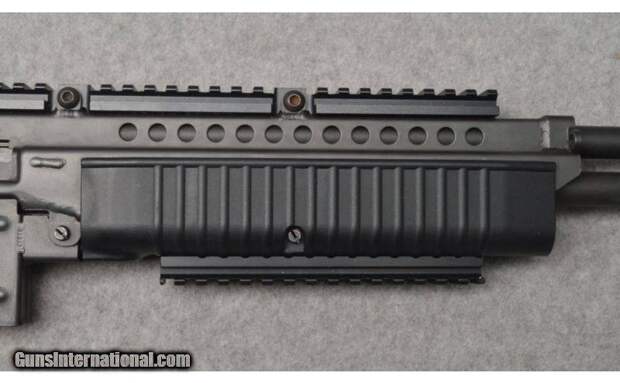

Robinson Armament M96 с планками Пикатинни

Автору неизвестно общее количество произведённых изделий. На форуме AR15 один из участников написал, что не более 5 тысяч единиц. Из которых партия в 2,5 тыс. была произведена в 1999 году, а затем в 2003 году еще 2,5 тыс. Владельцев RobArm M96 не устраивало отсутствие обслуживания и запчастей. Поэтому производителя завалили жалобами и просьбами принять меры. На одном из форумов один из владельцев написал буквально следующее:

— По какой-то причине производитель ведёт себя так, как будто он никогда не производил M96.

Некоторые даже стали подписывать онлайн-петиции. Одна из них была опубликована в 2017-2018 годах. Но за два года было собрано довольно скромное количество подписей.

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle

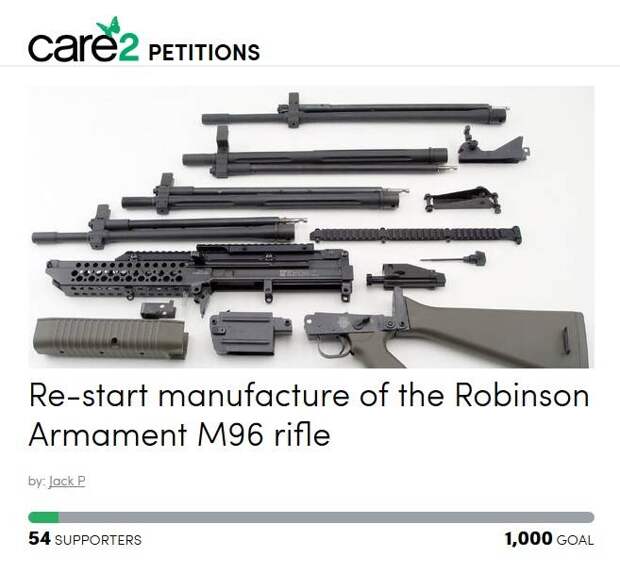

Одна из электронных петиций по винтовке RobArm M96. Внизу указано количество подписей за 2 года

Все мы уже знаем, что некие права и оборудование для производства Stoner 63 принадлежат компании Knight's Armament. Возможно, именно по этой причине в Robinson Armament прекратили выпуск и продажу экспедиционной винтовки M96. Однако на SHOT Show 2020 (21-24 янв. 2020) на стенде Robinson Armament были выставлены для демонстрации гражданская винтовка M96 и та же винтовка, но в конфигурации с верхним расположением магазина в стиле «Брена». О ней речь пойдёт ниже.

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle
LegendaryGhost (с M96) и RifleNumber13 (с M96 а-ля «Брен»). Выставка SHOT Show 2020. Источник: FB-страница Robinson M96

Представители компании заявляли, что в RobArm решили снова пустить в продажу комплекс M96. Они поясняли, что на складе хранятся порядка 200 затворных коробок и много прочих деталей, поэтому процесс займёт не так много времени. На сайте производителя недавно восстановили страницу товара, уже есть возможность оформить предварительный заказ. Так что желающие приобрести редкий образец находятся в предвкушении.

Судя по заявлениям производителя, речь не идёт о возобновлении производства. У них на складе хранятся некоторые детали. Недостающие части будут искать и закупать на стороне. То есть рынку будет предложена ограниченная партия, собранная из остатков со всего мира. В то же время Robinson Armaments заявляет о желании запустить сервисную программу M96, которая заключается в предоставлении запасных частей для существующих M96.

Stoner 63: развитие. «Цепная пила» и RobArm M96 Expeditionary Rifle
Скриншот страницы сайта производителя. Обратите внимание на слова Rifle и Carbine

Возможно, на странице продукта фигурирует винтовка/карабин, потому что производитель предлагает на выбор стволы следующей длины: 14.7, 16, 18.6 и 20 дюймов.

Любопытный факт
Пока шла работа над статьёй, 11.03.2020 срок патента на M96 истёк. Данное изобретение стало общедоступным и уже перешло в разряд «Техника». Подсуетиться и оформить те же чертежи из патента на другое лицо — пустая трата времени. Его можно лишь изменить, добавить новые признаки и зарегистрировать в качестве аналога. К слову, иногда встречаются описания к изобретению и по 200 страниц. Скорее всего, таким образом (или почти так) поступил в своё время Алекс Робинсон, запатентовав изобретение, аналогичное Stoner 63.

Автор благодарит Ольгу Чичинову, главного специалиста Департамента изобретений AGEPI.

Продолжение следует…
