«Сага о Форсайте»: на смену кремневому замку приходит капсюльный

«Сага о Форсайте»: на смену кремневому замку приходит капсюльный
Двуствольный пистолет системы Форсайта, ок. 1824 г. Дозатор горизонтальный сдвижной. Длина 22,9 см. Длина со стволом 10,3 см; калибр 14 мм; вес 1199,2 г. Метрополитен-музей, Нью-Йорк
Кузя сломал у ружьишка курок,
Спичек таскает с собой коробок,
Сядет за кустом – тетерю подманит,
Спичку к затравке приложит – и грянет!
(Н. А. Некрасов)

«…Зверобой взял оружие из рук приятеля и взвёл курок. На полке был порох, затвердевший, как шлак, под действием времени, сырости и давления… Это открытие озадачило индейца, который привык ежедневно обновлять затравку своего ружья и тщательно осматривать его. – Белые люди очень небрежны, – сказал Зверобой, покачивая головой…»
(Фенимор Купер, «Зверобой, или Первая тропа войны»)

История огнестрельного оружия. В предыдущем материале этого цикла рассказывалось о появлении французского батарейного кремневого замка. Но… когда он был, что называется, в самом расцвете лет, у него, тем не менее, уже появился соперник – замок капсюльный, и практически тут же под него было создано и оружие!

«Сага о Форсайте»: на смену кремневому замку приходит капсюльный
Капсюльный пистолет Гёллнера из Зуля. .50-калибр, ствол нарезной, длиной 9½ дюйма, обильно инкрустированный серебром с цветочными мотивами, именем производителя и готическими буквами «In Suhl».
Надписи на замке с «Goellner / In Suhl» инкрустированы золотом. Ложа грецкого ореха. Около 1830-1840 гг. Фото Alain Daubresse

А было так, что в 1799 году английский химик Эдвард Говард выступил перед Лондонским Королевским обществом с сообщением о том, что ему удалось создать взрывчатую смесь из гремучей ртути (открытой в 1774 году лейб-медиком королевского двора Бойеном) и селитры, которую он поспешил назвать «говардовой ртутью». Речь шла о том, чтобы использовать её вместо пороха. Но выяснилось, что смесь опасна: она легко взрывается от удара, а сила взрыва была такова, что ружейные стволы её не выдерживали. А вот в малых дозах в качестве воспламеняющего вещества вместо пороха на затравочной полке использовать можно было.

Дело в том, что традиционный кремневый замок давал всё же много осечек. Виной тому было сразу три обстоятельства: кремень, огниво (крышка полки) и пороховой заряд на ней. Последний мог отсыреть, слежаться, то есть его надо было регулярно проверять и обновлять. Поверхность огнива в момент выстрела могла быть сырой. Кремень мог сточиться. Но даже если всё было в порядке, выстрел из ружья с кремневым замком доставлял стрелку ряд неудобств: вспышка и дым в районе замка закрывали цель, сам выстрел растягивался во времени, что в итоге делало стрельбу «неверной».

«Сага о Форсайте»: на смену кремневому замку приходит капсюльный

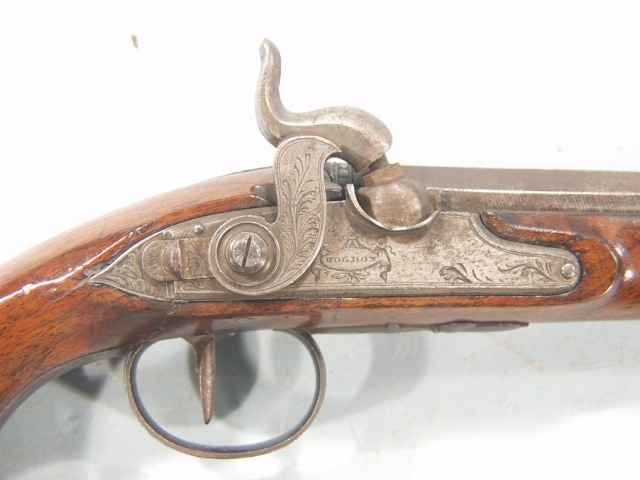

Замок капсюльного пистолета, принадлежавшего королю Георгу III. Автор Р. Вогдон, около 1775 г. Сначала пистолет был кремневым. Имел 11-дюймовый восьмиугольный ствол из дамасской стали .52 калибра. Ложа из орехового дерева. Оригинальный шомпол из розового дерева с рогом. Подпись Вогдона сделана на замке и на инкрустированном овальном картуше на стволе. Классический дуэльный пистолет Вогдона, в 1820-е годы переделанный в капсюльный. Вполне возможно, что это работа его преемника Бартон Ричарда Сеффернса, работавшего до конца 1820-х или начала 1830-х годов. Фото Alain Daubresse

Всё это знал и преподобный Александр Джон Форсайт, священник прихода Белелви в Абердиншире, Шотландия, который, во-первых, увлекался химией, а во-вторых, охотой.

«Сага о Форсайте»: на смену кремневому замку приходит капсюльный
Схема устройства «флаконного замка» Форсайта: изображения слева направо:
1 – центральный цилиндр с отверстием, идущим в ствол, неподвижен, 2 – флакон вращается вокруг него, крышка ёмкости с порошком гремучей ртути открыта, 3 – засыпаем в неё порошок, 4 – при повороте флакона подпружиненный боёк оказывается над запальным отверстием. Рис. А. Шепса

Он начал работать над созданием замка принципиально нового типа и уже в апреле 1807 года получил патент – первоначально на использование гремучей ртути в качестве инициирующего заряда, а затем и создал замок новой конструкции, в котором она использовалась.

«Сага о Форсайте»: на смену кремневому замку приходит капсюльный

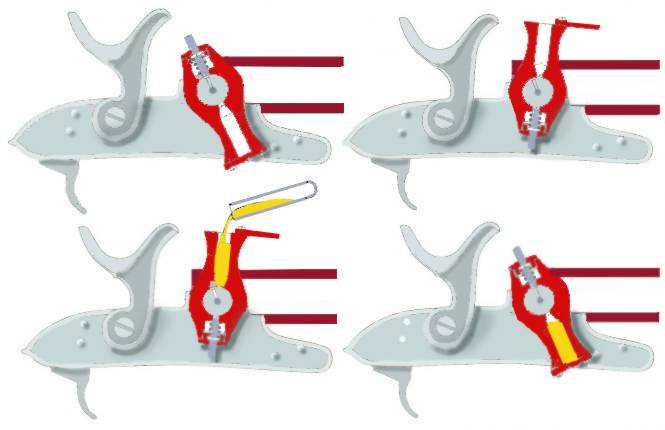

Схема действия «флаконного замка» Форсайта: изображения слева направо:
1 – положение перед приготовлением к выстрелу: порох и пуля в стволе, 2 – поворачиваем флакон и засыпаем гремучий порошок в запальное отверстие, 3 – опять вращаем флакон, и теперь над запальным отверстием с зарядом порошка оказывается боёк, 4 – курок ударяет по бойку, порошок воспламеняется, пламя попадает в ствол, следует выстрел! Рис. А. Шепса

Причём в изобретательности ему ну никак не откажешь. Замок Форсайта получил небольшой по размерам цилиндр, который крепился на замочной полке на месте пороховой полки с крышкой. Своей формой он походил на флакончик для духов, из-за чего замок Форсайта стали называть «флаконным», хотя сам Форсайт дал ему название «взрывчатый замок».

«Сага о Форсайте»: на смену кремневому замку приходит капсюльный

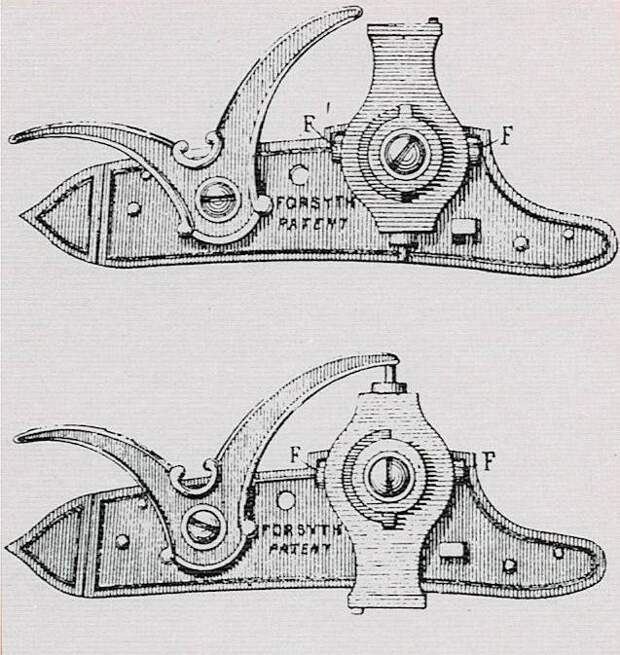

Самый первый замок системы Форсайта с V-образным курком

Чтобы привести его в действие, нужно было флакон перевернуть. Тогда на полку просыпался порошок гремучей ртути, которая затем воспламенялась при ударе курка по специальному бойку.

«Сага о Форсайте»: на смену кремневому замку приходит капсюльный

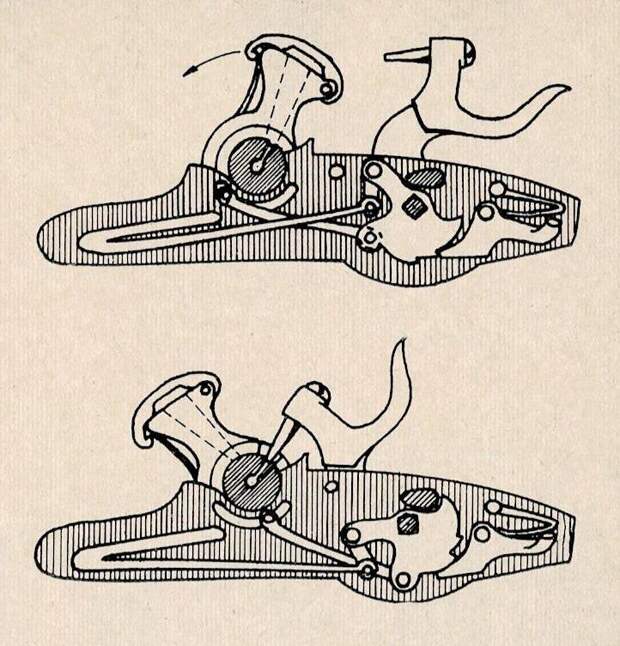

Замок Форсайта 1807 г. «Флакон» поворачивался несколько иначе, чем на последующих моделях. Рис. из книги: Jaroslv Lugs. Hand-feuerwaffen. Systematischer Überblick über die Handfeuerwaffen und Hire. Geschichte. Band II. DDR, Berlin, 1982. P.63

В 1809 году пастор открыл даже фирму по производству ружей, оснащённых «флаконными замками». Однако в этом деле он не слишком преуспел. Зато его пример побудил оружейников по всему свету совершенствовать его замок.

Известны три основные модификации замков Форсайта. В первом случае это было устройство в виде флакона для духов, одновременно являющееся и дозатором взрывчатой смеси, воспламенение которой производилось ударом курка по бойку на флаконе. Во втором это был скользящий магазин-дозатор, связанный тягой с курком. В третьем – удар курка с бойком происходил по гранулам затравочной смеси в запале, куда они попадали из магазина, закреплённого на отдельном рычаге.

«Сага о Форсайте»: на смену кремневому замку приходит капсюльный
«Флаконный замок» конструкции Франсуа Прела 1810 г. Рис. из книги: Jaroslv Lugs. Hand-feuerwaffen. Systematischer Überblick über die Handfeuerwaffen und Hire. Geschichte. Band II. DDR, Berlin, 1982. P.63

Так появились шарики из смеси гремучей ртути с воском, смолой и олифой. Нередко эту смесь вклеивали в бумажную ленту – подобную пистонной ленте для детских пистолетов (разработка Майнарда, широко использовавшаяся в США в годы Гражданской войны). Была придумана и лента из медной фольги, которая при взведении курка автоматически накладывалась на гнездо брандтрубки.

«Сага о Форсайте»: на смену кремневому замку приходит капсюльный
«Горизонтальный замок» Бутэ (два рис. вверху) и «качающийся замок» Контринэ. Рис. из книги: Jaroslv Lugs. Hand-feuerwaffen. Systematischer Überblick über die Handfeuerwaffen und Hire. Geschichte. Band II. DDR, Berlin, 1982. P.64

А уже в 1814 году американец Джошуа Шоу придумал делать колпачки из железной, а затем из медной фольги, наполненные взрывчатым составом. Также между 1814 и 1816 гг. оружейники из Великобритании Джозеф Ментон и Джозеф Эгг придумали медные колпачки, которые надевались на брандтрубку, и вот этот-то замок, над разработкой которого немало потрудился Ментон, и стал называться капсюльным.

«Сага о Форсайте»: на смену кремневому замку приходит капсюльный
«Качающийся замок» Г. Коля. Рис. из книги: Jaroslv Lugs. Hand-feuerwaffen. Systematischer Überblick über die Handfeuerwaffen und Hire. Geschichte. Band II. DDR, Berlin, 1982. P.65

«Сага о Форсайте»: на смену кремневому замку приходит капсюльный

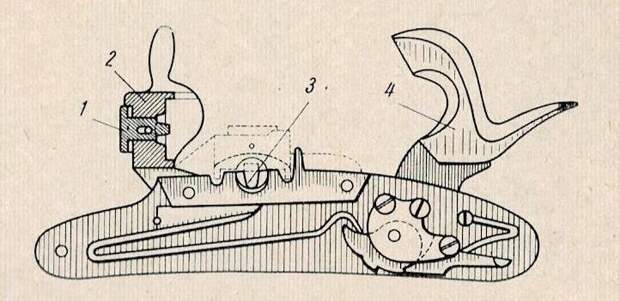

А это капсюльный замок Августина. На нём было гнездо для капсюлей, которое сверху накрывалось крышкой с наковаленкой. Курок бил именно по этой наковаленке! Зачем такое усложнение – совсем не понятно, но ясно, что капсюль от посторонних воздействий был укрыт очень хорошо. Рис. из книги: Jaroslv Lugs. Hand-feuerwaffen. Systematischer Überblick über die Handfeuerwaffen und Hire. Geschichte. Band II. DDR, Berlin, 1982. P.65

Внешне новый замок выглядел весьма изящно. Курок с двумя губками для кремня был заменён на курок с небольшим углублением в передней части, в которое как раз и входил капсюль, надетый на брандтрубку. Сделано это было для того, чтобы осколки капсюля не разлетались в стороны. Больше не требовалась ни затравочная полка, ни крышка-огниво, ни подогнивная пружина. Все эти детали отсутствовали. Не было и затравочного отверстия. Вместо него сверху справа в ствол ввинчивалась небольших размеров полая трубка из закалённой стали, по которой пламя от вспыхнувшего от удара капсюля проходило внутрь ствола, и, кстати, поэтому-то её брандтрубкой и назвали. Курковая пружина и спусковое устройство остались без изменений. То есть стоимость переделки старых кремневых ружей в капсюльные была минимальной, что, естественно, прежде всего для военных имело очень большое значение.

«Сага о Форсайте»: на смену кремневому замку приходит капсюльный
Пистолет Роллин-Нанси .36 калибра, стволы 8 дюймов, рукоять из орехового капа. Гарнитур. Каждый пистолет имеет по два ствола, двойной курок и одинарный складной спусковой крючок. Замки украшены золотыми вставками. «ROLLIN» инкрустирован золотом в золотом овале с правой стороны каждой рамки, а «A NANCY» – с левой стороны. Роллин работал в Нанси, Франция, ещё в 1836 году. Круглые стволы не украшены. Рукоятки в форме мешка изготовлены из капа ореха и инкрустированы крошечным серебряным щитком с выгравированной монограммой «LS». Фото Alain Daubresse

«Сага о Форсайте»: на смену кремневому замку приходит капсюльный

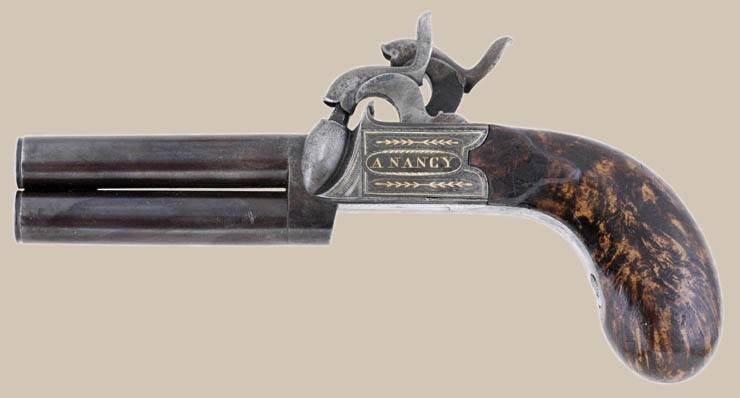

А вот с этой стороны написано «A NANCY». Фото Alain Daubresse

Ну а само заряжание ружейного ствола не изменилось: нужно было скусить патрон и высыпать весь его порох в ствол, отчего бой ружья значительно улучшился. Затем шомполом туда забивалась пуля с пыжом или дробь в мешочке. После этого курок ставился на предохранительный взвод, отводился назад, тогда как на брандтрубку следовало надеть капсюль.

Появились капсюльные ружья – охотничьи и боевые (хотя военные сначала считали, что солдаты капсюли будут тереть, а потом – что не смогут их надевать своими грубыми пальцами!), затем пистолеты (в том числе и даже прежде всего – дуэльные) и револьверы.

Идея Форсайта нашла применение и в английской армии, хотя и не сразу, и не совсем так, как он предлагал. В 1839 году на вооружение британской пехоты поступили первые капсюльные ружья. Но вместо сложного «флакона» в замке стали использовать всё тот же медный колпачок Ментона и Эгга. Правительство даже решило произвести некие соответствующие выплаты Форсайту, поскольку он был держатель патента на сам принцип воспламенения гремучим составом, но из-за юридических проволочек сделать этого не успели в связи с его смертью в 1843 году.

«Сага о Форсайте»: на смену кремневому замку приходит капсюльный
Капсюльный пистолет фирмы Марк и Джон Паттисон. Так называемой «системы Ригби», которая появилась около 1825 года и использовалась очень короткое время. Придуманы Уильямом и Джоном Ригби из Дублина, и неудивительно, что другие дублинские оружейники, такие как Марк и Джон Паттисон, копировали её. Система Ригби была очень простой. Вместо того чтобы поворачивать стволы или же иметь два курка, на одном курке устанавливался небольшой диск с бойком, который нужно поворачивать вручную после каждого выстрела. Фото Alain Daubresse

Но как бы там ни было, а скромный пастор из Белелви произвёл ни много ни мало, а революцию в военном деле. Теперь ружья и пистолеты с капсюльными замками могли стрелять и в дождь, и в туман, осечек они практически не давали, стрелять из такого оружия стало значительно удобнее, а его ударная сила возросла. Ну а потом капсюль соединили с патроном, и появился унитарный патрон, который мы все сегодня знаем.

Продолжение следует…
Автор:
Вячеслав Шпаковский
