Защита наземной боевой техники: укрыться и уклониться

Защита наземной боевой техники: укрыться и уклониться

Танки как квинтэссенция наземных боевых машин всегда отличались способностью держать удар. Для этого танки оснащают массивной бронёй, максимально усиленной в передней части корпуса. В свою очередь, разработчики противотанкового вооружения прикладывают все силы для того, чтобы эту броню пробить.

Но перед тем как нанести удар по танку, его необходимо обнаружить, а обнаружив, попасть в активно маневрирующую цель, в связи с чем возрастает значение систем маскировки и способов повышения маневренности танков и другой наземной боевой техники.

Маскировка


Обнаружение наземной боевой техники осуществляет в акустическом, оптическом видимом, тепловом и радиолокационном диапазонах длин волн. В последнее время к этому перечню добавляются сенсоры, способные работать в ультрафиолетовом диапазоне, способные эффективно осуществлять обнаружение противотанковых ракет по выхлопу двигателя.

Защита наземной боевой техники: укрыться и уклониться

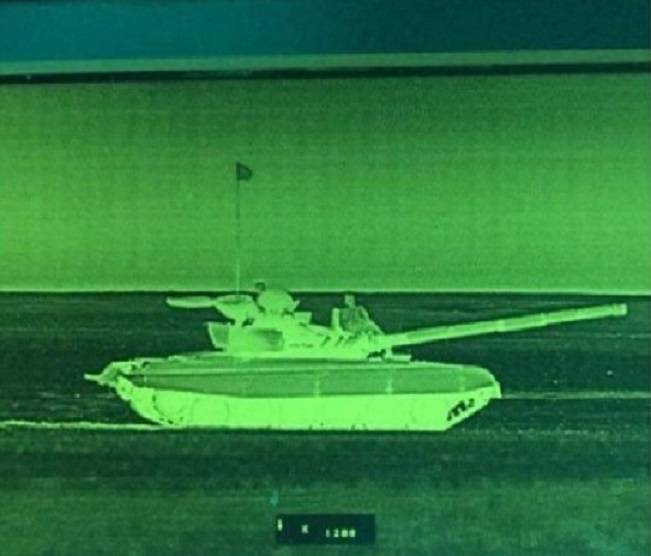

Югославский танк Т-72 в тепловизоре американского танка M1A2 SEPv2 «Абрамс»…

Защита наземной боевой техники: укрыться и уклониться

…и вид в тепловизоре американского танка M1A2 «Абрамс»

Защита наземной боевой техники: укрыться и уклониться

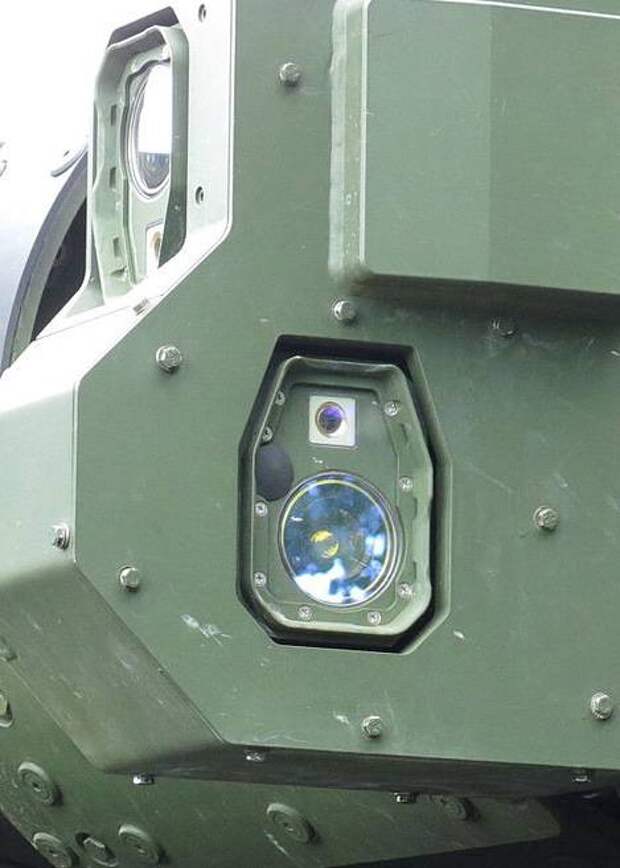

Система обнаружения пуска ракет MUSS AN/AAR-60 MILDS с датчиком, работающим в ультрафиолетовом диапазоне на длине волны 300 нм

Простейшим и широко применяемым способом снижения заметности наземной боевой техники в оптическом видимом, тепловом и радиолокационном диапазонах длин волн является применение специальных укрывающих материалов.
В России широко применяются изделия компании «НИИ-Стали» с символичными названием «Накидка».

Защита наземной боевой техники: укрыться и уклониться

Танк Т-90 без мероприятий по маскировке ЭПР в верхней проекции, в диапазоне длин волн 3 и 8 мм обладает ЭПР порядка 29 квадратных метров, с комплектом «Накидка» танк Т-90 имеет ЭПР порядка 6,5 квадратных метров, танк Т-90 с комплексом мероприятий по маскировке ЭПР танка с комплексом материалов «Накидка», «Терновник», «РТП-90» составляет порядка 2,1 квадратных метров

Защита наземной боевой техники: укрыться и уклониться

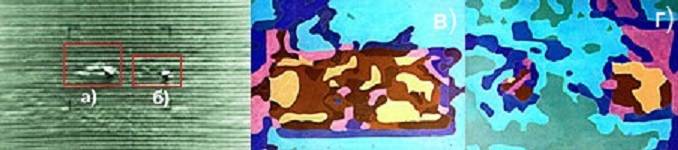

Тепловизионные изображения танка без маскировки (а, в) и с маскировкой (б, г)

Несмотря на простоту и эффективность указанного способа маскировки, в условиях интенсивного развития средств разведки (сенсоров) и автоматизации обработки разведывательной информации, применения одних маскировочных накидок может быть уже недостаточно.

В связи с этим в промышленно-развитых странах мира ведётся разработка встраиваемых и навешиваемых активных маскировочных систем, способных изменять оптическую и тепловую сигнатуру наземных боевых машин.

Одной из таких разработок является активная камуфляжная система Adaptiv британской компании ВАЕ Systems. Впервые камуфляжная система Adaptiv была продемонстрирована на выставке DSEI 2011 в составе шведской боевой машины пехоты (БМП) CV-90 (в варианте лёгкого танка).

Защита наземной боевой техники: укрыться и уклониться

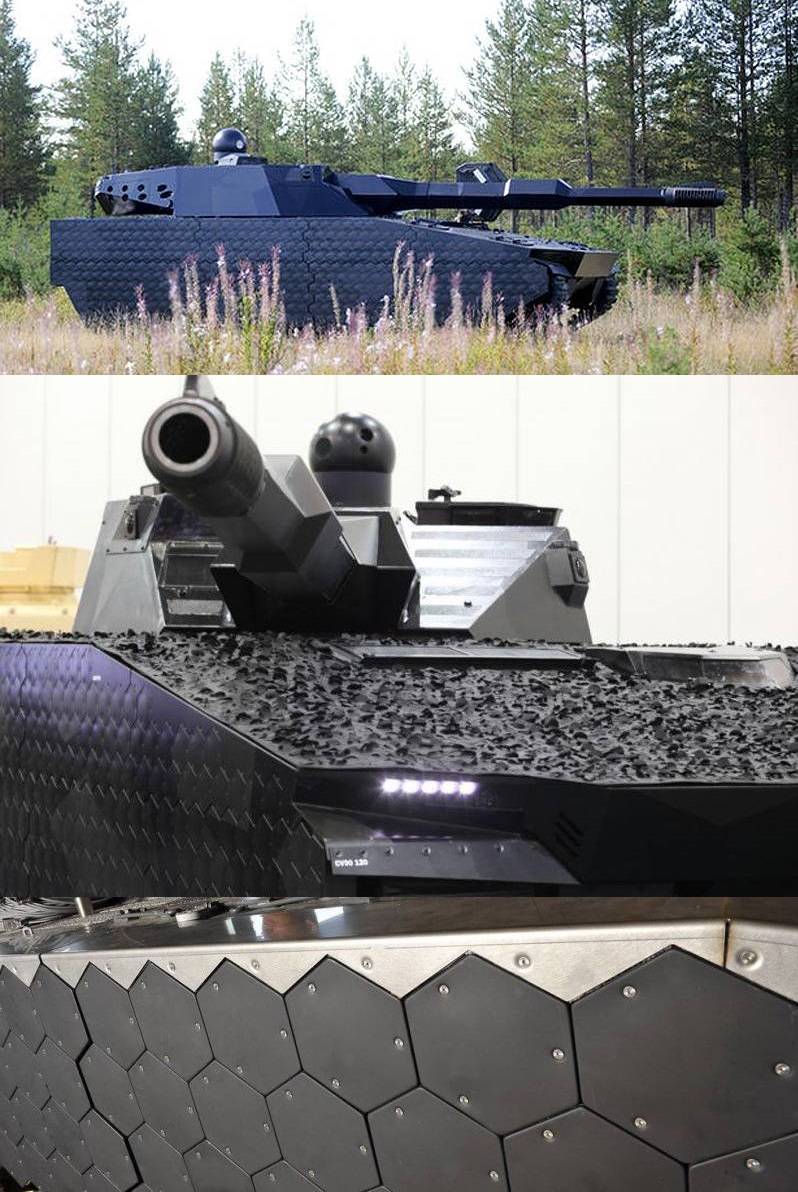

БМП CV-90 (в варианте лёгкого танка), оборудованная активной камуфляжной системой Adaptiv[/size
]
Внешняя часть активной камуфляжной системы Adaptiv собрана из шестиугольных плиток со стороной размером 15 см, способных управляемо изменять температуру поверхности. Тепловые датчики, установленные на машине, получают матрицу фоновой температуры, со стороны, находящейся за маскируемым бортом. Исходя из полученных данных система изменяет температуру плиток, «размазывая» сигнатуру бронемашины по фону. Размеры плиток оптимизированы для получения малой заметности в тепловом диапазоне на дистанции около 500 метров и скорости движения до 30 километров в час.

Защита наземной боевой техники: укрыться и уклониться

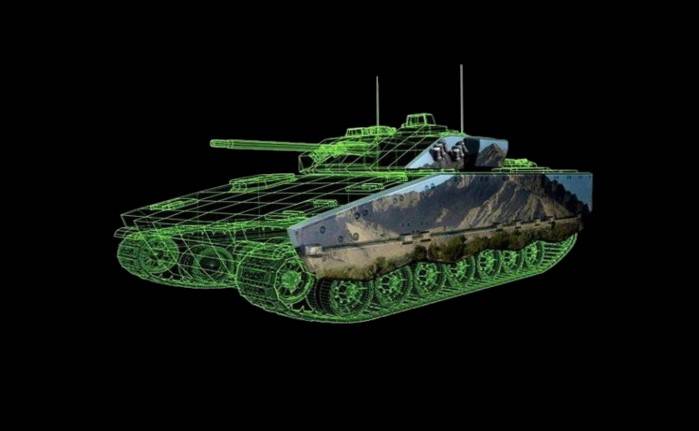

Система Adaptiv маскирует изображение бронемашины на фоне местности, расположенной за ней

Наличие горячего двигателя и ходовой части, которые легко можно различить на изображениях с тепловизора, приведённых в начале настоящей статьи, может помешать маскировке бронетехники на фоне окружающей поверхности. Скрыть такой мощный источник тепла, как танковый дизель или газовая турбина, достаточно непросто.

В этом случае система Adaptiv может быть применена для искажения сигнатуры наземной боевой машины, с целью сделать её похожей, к примеру, на гражданский транспорт (оставим пока в стороне этическую сторону подобной «маскировки») или наземную технику другого класса. К примеру, противник считает, что обнаружил бронетранспортёр или MRAP, и использует для его поражения малокалиберную пушку, демаскируя свою позицию, а по факту он атакует танк, которому малокалиберная пушка не причинит критичного ущерба, и который уничтожит раскрытого противника ответным огнём.

Защита наземной боевой техники: укрыться и уклониться

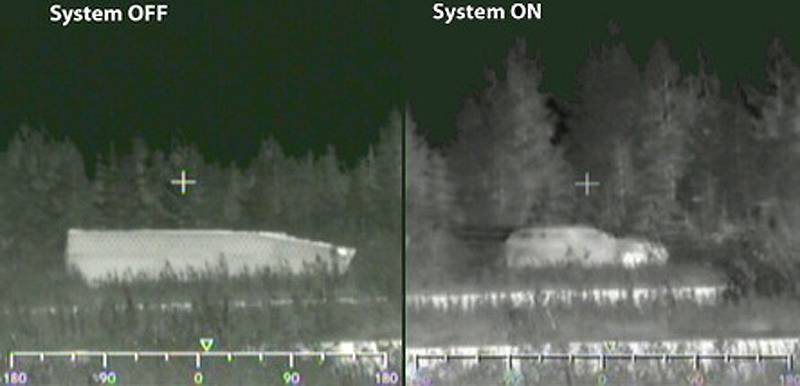

Изменение тепловой сигнатуры бронемашины активной камуфляжной системы Adaptiv

Возможно, удастся временно снизить температуру корпуса в районе двигателя применением хладагента, переместив тепло в район днища боевой машины. Далее хладагент или вновь постепенно охлаждается холодильной установкой на борту машины, либо выбрасывается в атмосферу и повторно заправляется в баллон на базе. Это поможет дополнительно изменить сигнатуру корпуса бронемашины.

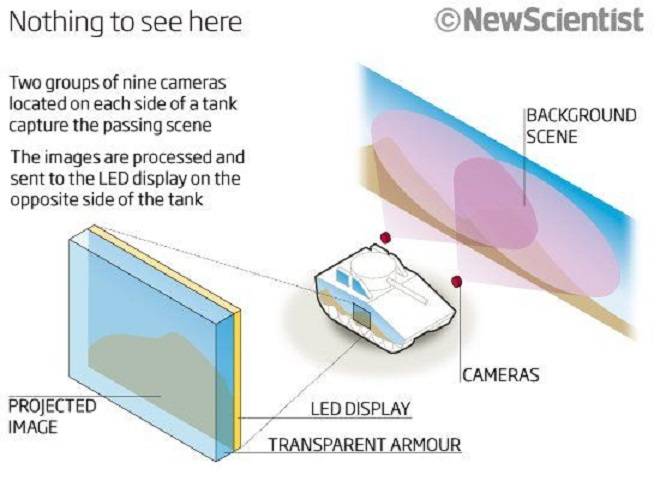

Для маскировки видимом диапазоне длин волн в активной камуфляжной системе Adaptiv должны применяться электрохромные дисплеи, разрешением 100 пикселей на одну плитку. Это позволит воспроизводить фоновое изображение за бронемашиной с высокой достоверностью.

Энергопотребление активной камуфляжной системы Adaptiv в части управления инфракрасной сигнатурой составляет до 70 Ватт на один квадратный метр маскируемой поверхности, для управления визуальной сигнатурой необходимо еще порядка 7 Ватт на один квадратный метр. Система Adaptiv весит, порядка 10-12 килограмм на один квадратный метр, что позволит применять её практически на всех типах наземных боевых машин.

В России активная камуфляжная система разрабатывается компаниями «Росэлектроника» и «ЦНИИТОЧМАШ» для применения в составе перспективной экипировки «Ратник-3».
Отечественная активная камуфляжная система основана на использовании специального электроуправляемого материала – электрохрома, способного менять цвет в зависимости от поступающих электрических сигналов, для обеспечения соответствия маскируемой поверхности и окружающей её среды. Заявленное энергопотребление составляет 3040 Ватт на один квадратный метр.

Защита наземной боевой техники: укрыться и уклониться

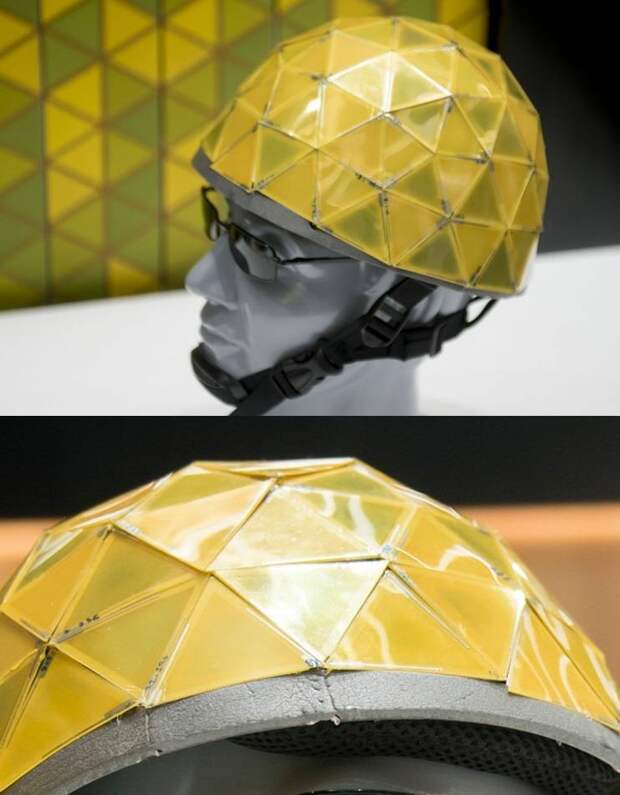

Концепт российского защитного шлема с электрохромными маскировочными пластинами

Применение активных камуфляжных систем потребует обеспечения их электропитанием, которое могут предоставить платформы с электродвижением, применение которого мы рассмотрели в статье: Электрический танк: перспективы применения электродвижения в наземной боевой технике.

Помимо обеспечения электропитанием активных камуфляжных систем наземная боевая техника с электродвижением будет обладать меньшей шумностью, а также возможностью временного отключения дизеля/газовой турбины, интегрированной с генератором электроэнергии, с обеспечением работы боевой машины за счёт буферных аккумуляторов, что существенно упростит работу активной камуфляжной системы по маскировке в тепловом диапазоне.

Маневренность


Непрерывное противостояние снаряда и брони привело к тому, масса современных основных боевых танков (ОБТ) в полтора-два раза превысила массу ОБТ, состоявших на вооружении полвека назад. Неудивительно, что периодически возникают концепции по отказу от наращивания брони в пользу повышения маневренности отдельных боевых единиц и мобильности подразделений.

Одним из крупнейших проектов такого типа можно считать американскую программу «Боевые системы будущего» (Future Combat Systems – FCS). В рамках программы планировалось создание серии унифицированных машин на базе единого шасси. В принципе идея не нова, учитывая, что в России что-то подобное планируется сделать на платформе «Армата». Отличием программы FCS можно считать требование об ограничении максимальной массы боевых машин на уровне 20 тонн. Это позволило бы обеспечить подразделениям, оснащённым машинами, разработанными по программе FCS, высочайшую мобильность, за счёт возможности оперативного переброса транспортными самолётами Lockheed C-130 ближе к линии фронта, а не только тяжёлыми Boeing C-17 и Lockheed C-5, которые можно применять далеко не с каждого аэродрома.

Защита наземной боевой техники: укрыться и уклониться

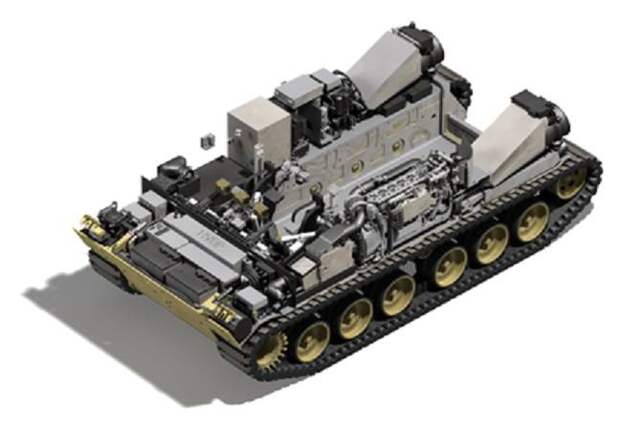

Концепт универсальной платформы для бронетехники, создаваемой по программе FCS

Помимо наземных боевых машин, реализованных на единой платформе, в рамках программы FCS должны были создаваться беспилотные авиационные и наземные комплексы, сенсоры и средства поражения, способные функционировать в рамках «системы систем» единого сетецентрического поля боя.

Защита наземной боевой техники: укрыться и уклониться

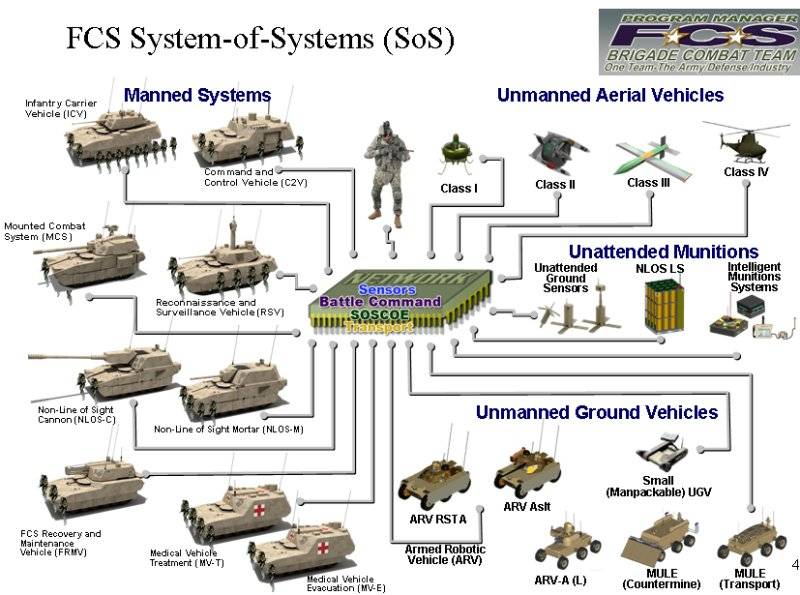

Планируемые компоненты программы FCS

Основной ударной силой должен был стать лёгкий танк со 120-мм пушкой Mounted Combat System (MCS) XM1202. При этом его масса также должна была составлять порядка 20 тонн, что в три раза меньше массы существующего ОБТ М1А2 «Абрамс» последних модификаций.

Разумеется, даже с учётом применения новейших композитных материалов, создать для лёгкого танка броню, эквивалентную установленной на ОБТ М1А2 «Абрамс», было невозможно, поэтому разработчиками рассматривались другие способы повышения выживаемости XM1202. В частности, предполагалось снизить вероятность поражения танка за счёт многоуровневой защиты, включающей следующие уровни:
— avoid encounter – уклонение от столкновения с превосходящими силами противника;
— avoid detection – избежать обнаружения за счёт снижения заметности в оптическом тепловом, видимом, радиолокационном и акустическом спектрах;
— avoid acquisition – избежать захвата на сопровождение противодействуя системам наведения противника;
— avoid hit – избежать попадания с помощью комплексов активной защиты;
— avoid penetration – избежать пробития с использованием перспективной композитной брони, а также перспективной электрической брони, принцип действия которой основан на воздействии мощного электрического заряда при пробитии разнесённых пластин-контактов;
— avoid kill – избежать гибели боевой машины при поражении за счёт повышения живучести путём оптимизации компоновки отсеков и оборудования.

Защита наземной боевой техники: укрыться и уклониться

Концепт лёгкого танка XM1202

В теории всё это вышеперечисленное может работать, но на практике почти все перечисленные пункты могут быть реализованы на любом современном ОБТ, в том числе в процессе модернизации. При этом перспективный XM1202 всё равно уступал бы даже существующим ОБТ в части пункта «avoid penetration», приближаясь по этому параметру скорее к боевым машинам пехоты (БМП) или к лёгким танкам.

Защита наземной боевой техники: укрыться и уклониться

Концептуально ОБТ XM1202 скорее ближе к российскому лёгкому танку серии 2С25 «Спрут-СД», чем к ОБТ M1A2 «Абрамс», который он должен был заменить

В конечном итоге высокая стоимость, сложность реализации отдельных компонент, а также неизбежность получения компромиссных решений привели к закрытию программы FCS в мае 2009 года.

Возможна ли вообще реализация по сути лёгкого танка, способного на равных конкурировать с ОБТ, обладающими полноценной бронезащитой? Ведь снижение массы, к примеру, до 20 тонн, при сохранении мощности двигателя на уровне 1500-2000 лошадиных сил позволит лёгкому танку иметь удельную мощность 75-100 лошадиных сил на тонну, и как следствие выдающиеся динамические характеристики.

Ответ скорее будет отрицательный. Сама по себе маневренность и высокие динамические характеристики не предоставят наземной боевой технике достаточную защиту, в противном случае все воевали бы на «Багги».

В то же время как дополнение к броневой защите, высокие динамические характеристики и возможность интенсивного маневрирования могут способствовать повышению выживаемости бронетехники на поле боя. Особенно это может быть эффективным при внедрении продвинутых систем автоматического управления движением (автопилотов) в сочетании с электродвижением наземной боевой техники.

Автопилот перспективной боевой машины должен осуществлять непрерывное ориентирование на местности, с учётом анализа высот рельефа, данных по окружающим искусственным объектам и естественным преградам, получаемым из высокоточной карты местности, а также с бортовых сенсоров – РЛС, лидаров, тепловизоров и видеокамер.
На основании полученных данных автопилот может формировать на обзорном экране несколько маршрутов, наиболее защищённых от атаки противником с угрожаемых направлений, подобно тому, как это сейчас делается навигационными программами для легковых автомобилей, при движении по городу, по маршрутам, построенным с учётом пробок.

Помимо этого, в случае обнаружения пуска ракеты/гранаты автоматика должна на основе данных об окружающей местности определить возможные позиции, обеспечивающие укрытие от попадания ракеты/гранаты. Далее, в зависимости от активированного режима, боевая машина или в автоматическом режиме совершает короткий энергичный бросок для уклонения от ракеты/гранаты, или выдаёт тревожный сигнал с отображение на обзорном экране защищённых позиций, после чего водителю-оператору достаточно ткнуть в выбранную позицию на сенсорном экране, после чего машина совершит защитный манёвр автоматически.

Разумеется, при работе таких систем должно учитываться местоположение расположенных вблизи союзных боевых машин и спешенных бойцов.

Защита наземной боевой техники: укрыться и уклониться

Автоматически (полуавтоматически) выполняемый манёвр уклонения при атаке РПГ или ПТУР, выполняемый по направлению движения (1) или против направления движения (2)

При стрельбе из ручных противотанковых гранатомётов (РПГ) и противотанковых ракетных комплексов (ПТРК) с расстояния 500-5000 метров, в зависимости от расстояния и типа ракеты/гранаты, между выстрелом и моментом попадания в боевую машину пройдёт порядка 3-15 секунд, что может быть вполне достаточно для осуществления энергичного защитного манёвра как в автоматическом, так и в полуавтоматическом режиме.

Вывод


Продвинутые системы маскировки и повышенная манёвренность не заменят броню и комплексы активной защиты, но могут их дополнить, существенно повысив выживаемость перспективных наземных боевых машин на поле боя.

Обеспечивать эффективную работу продвинутых систем активной маскировки и повышенную маневренность перспективных наземных боевых машинах поможет внедрение систем электродвижения.
Автор:
Андрей Митрофанов
