«Точки» над Ü - 1 часть

Попробуем максимально детально описать каждый случай применения комплекса "Точка"/"Точка-У" опираясь на фото и видео свидетельства. И, конечно же, поскольку мне выпала честь быть на LostArmour заведующим по карте, важным источником будут космоснимки by DigitalGlobe.


Некие грантоеды с "той" стороны уже пытались свести воедино все пуски, но мы попробуем сделать это более основательно. В особенности в том, что касается привязки к местности, оценки боевой эффективности и причиненного ущерба.

О матчасти



Ликбез.

Оперативно тактический ракетный комплекс "Точка"/"Точка-У" (далее - комплекс) имеет обозначение 9К79/9К79-1, ракеты его обозначаются 9М79М/9М79-1 и имеют дальность (от 15 до 70)/(от 20 до 120) км.

Различаются эти модификации не только дальностью полета, но и компоновкой - стабилизаторы в ракете "Точки-У" располагаются ближе к приборному отсеку:
«Точки» над Ü - 1 часть


Да, ракета структурно состоит из отдельных отсеков:
«Точки» над Ü - 1 часть


Из всех отсеков лишь боевой содержит в себе взрывчатые вещества (ВВ). Остальные отсеки служат цели доставки боевой части и не должны/не могут взрываться. Именно поэтому мы и можем наблюдать их в изобилии на полях Донбасса. Поэтому, например, нет оснований говорить о том, что ракета сработала нештатно и вообще "старыйхлам", показывая пальцем на движки и рули ракеты (как это часто делается не самыми грамотными "интернет-бойцами").


Дабы не было путаницы, считаю нужным внести ясность по поводу индексов.

Ракеты комплекса имеют обозначение 9М79М или 9М79-1 - большой номер на боку корпуса. А вот просто 9М79 (без "М" в конце) - это обозначение двигательного отсека ракеты 9М79М.

Аналогичной методикой обозначаются, например, снаряды к "Урагану":
«Точки» над Ü - 1 часть


Но на более современной 9М79-1 оно уже нормальное, развернутое.

Еще, почему-то, такая же маркировка - 9М79 - есть на решетчатых рулях как ракет типа 9М79М, так и типа 9М79-1.

С товарищами военными не заскучаешь.

Ракеты, применяемые в комплексе, могут нести несколько типов головных частей (ГЧ).

Какие могут быть на складах ВСУ и какие применялись на практике? Сразу отметаем химические, ядерные (дякую тобi Аллах, что отметаем), а также ГЧ с противорадиолокационной головкой самонаведения (как неактуальные). Остаются два типа: осколочно-фугасная (индекс ГРАУ 9Н123Ф) и кассетная (9Н123К).

Ракета с ГЧ 9Н123Ф, при подлёте к цели, на высоте 20 метров, совершает доворот, затем происходит подрыв основного заряда. Сделано это для наиболее эффективного использования энергии взрыва ГЧ.

«Точки» над Ü - 1 часть

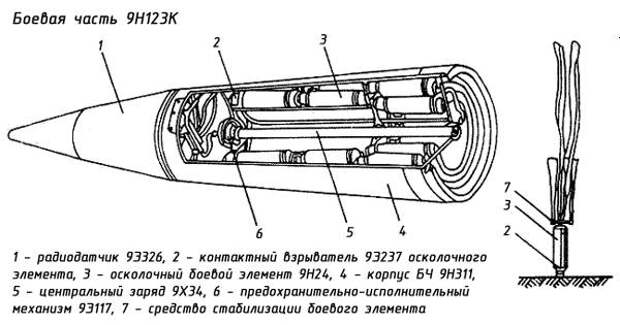

9Н123К же несет в себе 50 суббоеприпасов (субы, для краткости) 9Н24 (316 осколков в каждом, общее количество осколков — 15,8 тыс). На высоте 2250 м происходит подрыв центрального заряда и вскрытие ГЧ для эффективного рассеивания боевых элементов. Подрыв инициируется радиолокационным датчиком высоты 9Э326, разработанным в новосибирском НИИЭП (как тесен мир, однако). После чего, суббоеприпасы свободно падают и подрываются при встрече с землей контактным датчиком.

«Точки» над Ü - 1 часть


Примечание. И в ГЧ 9Н123К, и в 9Н123Ф (не смотря на то, что она имеет обозначение "Ф", т.е. фугасная), основным фактором поражения цели выступают именно осколки (специализированные поражающие элементы). Сделано это для того, чтобы увеличить площадь поражения, т.к. комплекс не относится к классу высокоточных, бортовая инерциальная система самонаведения ракет, разработанная в 70-х годах, а также система топопривязки, не в состоянии обеспечить круговое отклонение менее 50 метров. Соответственно, и смысла в чисто фугасной (т.е. просто набитой взрывчатым веществом) ГЧ нет. Потому что те 150-200 кг ВВ что она могла бы нести, скорее всего не попадут туда куда нужно и не нанесут требуемого ущерба.

По этой же причине, кстати, самый часто используемый боеприпас к РСЗО БМ-30 «Смерч» (на Донбассе так точно) - это ракета 9М55К с кассетной ГЧ; для компенсации большого отклонения из-за удаленности поражаемой цели от ПУ и покрытия максимальной площади.

Это я к чему? Да к тому, что когда нам показывают вот такие:
«Точки» над Ü - 1 часть


или даже такие:
«Точки» над Ü - 1 часть


картинки, говоря, что это, де, воронка от "Точки-У", то это не соответствует действительности. Здесь, в первом случае, имел место прилет арт.снаряда большого калибра, установленного на фугасное действие, во втором - детонация целого склада взрывчатых веществ, которая могла быть вызвана, строго говоря, чем угодно.

А 9К79/9К79-1 - это легкие осколки по большой площади. Соответственно, предназначение комплекса - поражение небронированных целей и неокопанного л/с на большой площади. Запомним это.

В вооруженных силах Украины комплекс состоит на вооружении единственного подразделения: 19 РБр (ракетная бригада), в/ч А4239, г.Хмельницкий. На вооружении до 12 ПУ (пусковых установок), разделенных ни то на три, ни то на четыре ракетных дивизиона. Точное количество "живых", боеготовых ракет неизвестно, хотя бы потому, что все они уже просрочены минимум на 10 лет, а заводское продление ресурса недоступно для Украины. Полагаю, что даже сами украинские генералы не знают точного количества и предпочитают использовать изделия с наименьшим возрастом. По некоторым данным, на 2014 год, общее количество было около 300 ед.

Достоверно известно о двух районах стартовых огневых позиций (ОП) комплекса: Краматорский аэродром, Логвиново-Калиновка (туда они выдвигались в конце августа - начале сентября 2014г. для того чтобы "доставать" до Иловайска и окрестностей).

Кратко пересказав Википедию(зачеркнуто) Получив всю информацию, можем уже наконец рассмотреть каждый случай применения в отдельности. Тщательно, с лупой в руках.

Список пусков

Позволю себе проявить некоторый методологический волюнтаризм и не стану следовать строгой хронологии запусков (тем более, что по большей части это и невозможно сделать), а для начала сфокусируюсь на важных для анализа пусках.

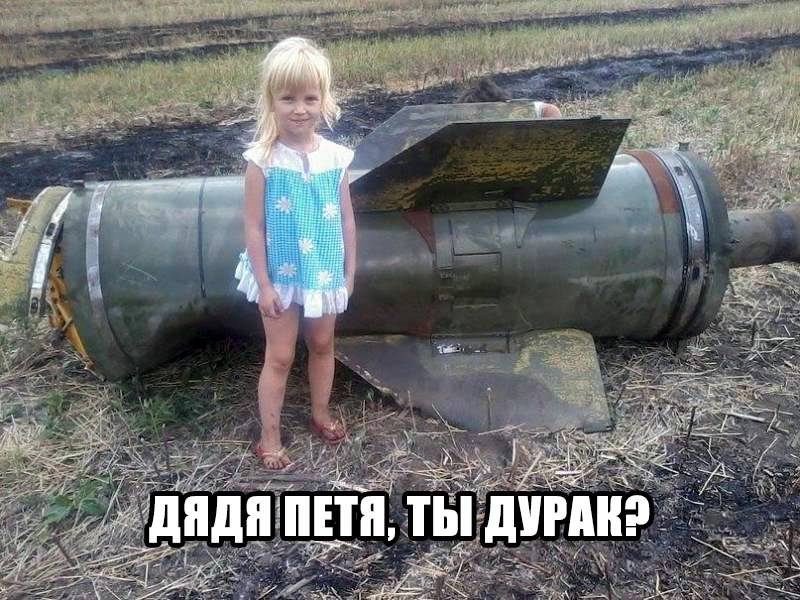

Части ракеты, породившей одну из самых меметичных картинок, связанных с войной на Донбассе

«Точки» над Ü - 1 часть


Благодаря сознательным гражданам определить место падения не составит проблемы (подпись на картинке: "Белояровка").

«Точки» над Ü - 1 часть


Попобуем привязать используя ориентиры на местности. Подробно "привязывать" привязку (т.е. показывать в какой части области/региона это находится, где север-юг, какие ближайшие города/поселки) я не буду - ниже в каждом случае будут даны координаты мест падения, все желающие могут убедиться в корректности привязок, или напротив, покритиковать их.

«Точки» над Ü - 1 часть


Изи. Рассмотрим двигательный отсек [на самом деле тут двигательный плюс рулевой отсеки, иногда сохраняется еще и приборный, но для краткости буду называть все эти остатки в дальнейшем "двигательный отсек"] поближе на более контрастном фоне:

«Точки» над Ü - 1 часть


Ничего особенного. Палочка, мимо которой пролетишь и не заметишь, сочтя за шум (да, непросто будет их искать в Google Earth...).

Но самая пикантная деталь состоит вот в чем. Как известно, кассетная ГЧ ракеты комплекса несет в себе ровно 50 суббоеприпасов 9Н24.

И всех их можно наблюдать:

«Точки» над Ü - 1 часть


Какая красота! Чистое поле, идеально для подсчета и оценки. На нем обнаруживается 45+ воронок от этих самых боевых элементов (некоторый процент несработавших суббоеприпасов - обычное дело для любого кассетного оружия, тем более для овер 20-летнего, как в данном случае). Они распределены в окружности диаметром примерно 300 м.

Заметим, что двигательный отсек, отделившись на высоте 2.2 км упал в 400 метрах западнее центра области поражения. Притом что ракета летела с севера на юг. Т.е. отсек ушел вправо по направлению стрельбы. Произошло ли это под действием случайных факторов или это характерное для всех ракет отклонение? Вопрос повис в воздухе.

Тут может возникнуть справедливый вопрос, "а с чего ты взял, что это "точка" оставила? да это просто воронки от Града!". Справедливо. Взглянем на следы поближе.

Характерной их особенностью является форма - правильный круг. В отличии от снаряда ствольной (и большинства реактивной тоже) артиллерии, суббоеприпасы 9Н24, за счет матерчатого стабилизирующего устройства, приземляются вертикально. И область поражения осколками равнонаправлена во все стороны, в результате чего можно наблюдать след в виде правильной окружности. Тогда как летящие под углом осколочные снаряды артиллерийских систем оставляют характерный веер.

«Точки» над Ü - 1 часть


Эти особенности пригодится для верификации остальных пусков комплекса.

Да, кстати, на пруфе выше воронки взяты с соседнего поля. Ибо вглядевшись в него, можно видеть ту же самую картину - кружкИ, вписанные в окружность диаметром ~300 метров. Тут, правда, точно подсчитать количество боевых элементов не получится (мешают кусты и река Крынка), но плотность распределения аналогичная.

«Точки» над Ü - 1 часть


Точно также в ~400 м на запад находится некий объект длиной пару метров, на контрастном фоне выглядящий как палочка (хотя тут можно и поспорить).

«Точки» над Ü - 1 часть


Короче говоря, я думаю, что это следы еще одной "Точки". Оно и логично, на видео пусков комплекса обычно можно наблюдать работу именно пары ПУ:

«Точки» над Ü - 1 часть


Учитывая это допущение, картина складывается вот такая:

«Точки» над Ü - 1 часть


Ну и что тут можно сказать о боевой эффективности примененных средств?

Думаю, не слукавлю, если скажу, что она даже не стремиться, а просто-напросто РАВНА нулю. В молоко запустили, как говорятся. Никакого ущерба не нанесено, даже по домам гражданских не попали (что ВСУ умеет делать лучше всего), а с точки зрения пропаганды, польза явно отрицательная.


Результаты пуска


Тип ракет: 9М79М, н.д.

б/н: Ш89466, н.д.

Тип ГЧ: обе кассетные

Дата пуска: между 15 и 26 августа 2014г. (по снимкам DigitalGlobe)

н.п.: Белояровка

Координаты: 47.7989949, 38.571732; 47.8027531, 38.5639268

Эффективность: днище

Идем дальше.

Еще один важный для понимания общей картины пуск датирован 4 сентября 2014г. Место - г.Харцизск.

Фото-видео по нему предостаточно, приведу некоторые:

«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


Кстати вот суб, упавший не на мягкую почву, а на асфальт. Разлет осколков приобрел направление. Странно.

«Точки» над Ü - 1 часть


Обозначения типа ракеты (кассетная 9М79К):

«Точки» над Ü - 1 часть


Тряпки, лежащие в воронках - это стабилизаторы суббоеприпасов 9Н24.

«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


На деле воронки оказываются совсем небольшими, не больше пары ладошек (притом измеритель расстояния в Google Earth сообщает о 2-2.5 м), все остальное - это раскинутая взрывом земля.

«Точки» над Ü - 1 часть


Окошко системы прицеливания 9Ш129 на боку приборного отсека.

«Точки» над Ü - 1 часть


Части (двигательный, прибрный и хвостовой отсеки) упали возле стадиона (подробный пруф делать не буду, все очевидно). Суббоеприпасы разлетелись по всему парку. Всех их подсчитать, конечно, невозможно из-за кустарника и деревьев (зеленка вообще главный враг картопруфера, я вам доложу).

«Точки» над Ü - 1 часть


Зато тут можно убедиться в правильности предположений касательно предыдущего рассмотренного пуска (по части, например, размеров воронок от субов, и того, как они выглядят на спутниковых снимках). Но вот отклонение блока отличается от предыдущего. Если там оно составило 400 м, то тут двигатель упал бок о бок с субами.

Про эффективность. По кому они вообще тут хотели попасть? No idea. Никаких рембаз с техникой ДНР ни по близости, ни поодаль тут нет, блокпостов и прочего также не наблюдается. Хотя стадион наверное тоже вполне себе цель. "Спортсмены, бегающие по нему, благодаря своей физической форме являются потенциальными бойцами сепаратистских формирований"! После ударов баллистических ракет так уж точно.

«Точки» над Ü - 1 часть


Кстати, где неполживцы из Информнапалма и Беллингкэта? Не хотят они с их цветными прямоугольничками сделать какой-нибудь анализ, разоблачающий #CynicalBanderaWar? Или им на это гранты не выделяют?

Результаты пуска

Тип ракет: 9М79-1

б/н: Ш915622

Тип ГЧ: кассетная

Дата пуска: 4 сентября 2014 г.

н.п.: Харцызск

Координаты: 48.0487135, 38.1514084

Эффективность: "баллистической ракетой по парку"


Следующая - Донецк. Упала 26 августа.

«Точки» над Ü - 1 часть


То, что это ракета комплекса, можно понять по рулевому узлу (а также по цвету и радиусу кривизны остатков корпуса). Интересна тем, что имеет полностью разрушенный корпус.

«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть




В этой связи, я предполагаю что она имела фугасную головную часть. Взрыв 162 кг ВВ должен сделать с носителем как раз нечто подобное, как мне кажется.

Помимо этого, следов субов в ближайшей округе не обнаруживается.


Результаты пуска


Тип ракеты: н.д.

б/н: н.д.

Тип ГЧ: фугасная(?)

Дата пуска: 26 августа 2014г.

н.п.: Донецк

Координаты: 47.949191, 37.7071086

Эффективность: упоминаний о жертвах среди гражданских не обнаружено, рембаз/блокпостов в том районе Донецка нет. Делаем вывод - эффективность низкая


Одним из основных районов применения комплекса в 2014г. был курган Саур-Могила. Непосредственно на кургане, на западном склоне, можно увидеть три двигательных отсека (появляются, согласно снимкам, между 4 и 15 августа).

«Точки» над Ü - 1 часть


Еще фото первых двух:

«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть




В отличие от них, третью фотографы обделили своим вниманием.

«Точки» над Ü - 1 часть




Можно только установить ее тип. Расположение стабилизаторов говорит о том, что это 9М79М.

«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


Номер так же ловко определить не получится, извините)

Подсчитать воронки тут совершенно нереально. Не только из-за того, что высота перепахана артиллерией на любой вкус и калибр, но и оттого, что на фоне остальных снарядов, субы 9Н24 не оставляют каких-нибудь заметных следов на каменистом грунте кургана.

Эффективность этих ударов, я думаю, была невелика. Хотя оборудование инженерных сооружений и было затруднено из-за характера грунта, на Саур-Могиле ополченцев было совсем немного, и укрывались они в подвале более-менее капитального здания кафе (и каких-никаких окопах). Думаю, большое количество мелких осколков ракеты комплекса не причинили существенного ущерба личному составу. Но, с другой стороны, тут могут возразить, что "Точки" применялись между 4 и 15 августа. А "Востоковцы" отошли с позиций на кургане 11 августа. Следовательно, отошли из-за ударов "точек". Тоже возможно.

Короче говоря, ничего определенного сказать нельзя.

Результаты пусков

Тип ракет: 9М79М, 9М79М, 9М79М

б/н: Ш89680, н.д., н.д.

Тип ГЧ: первая – кассетная; остальные, видимо, тоже

Дата пусков: между 4 и 15 августа 2014г.

Место: кург. Саур-Могила

Координаты: первая и вторая 47.9212314, 38.7363768, третья 47.9188156, 38.7380397

Эффективность: спорная

У подножия сильно позже были обнаружены части еще одной ракеты.

«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть




Появляются они между 15 августа и 5 сентября. Т.е. уже после отступления ВСУ от высоты и прилегающих сел.

«Точки» над Ü - 1 часть


Точное позиционирование отсека:

«Точки» над Ü - 1 часть


Можно попробовать сравнить воронки между снимками за 15.08 и 05.09.

Выделяется область с плотно уложенными ~45 воронками в круге диаметром метров 300. Находится она в... 400 метрах севернее. Совпадения? Не думаю.

Для наглядности гифка, на которой сравниваются снимки от 15.08 и от 05.09. Воронки, имеющие все признаки субов отмечены красным (веерообразые, т.е. явно ствольной артиллерии, не отмечены):

Делаем вывод - оно.

Общий вид:

«Точки» над Ü - 1 часть
«Точки» над Ü - 1 часть


Результаты пуска

Тип ракеты: 9М79М

б/н: н.д. (тот серийник, что можно видеть на верхней крышке, является серийным номером топливного отсека, а не ракеты)

Тип ГЧ: кассетная

Дата пусков: между 15 августа и 5 сентября 2014 г.

Место: кург. Саур-Могила

Координаты: 47.927702, 38.7497771

Эффективность: нулевая

Скорее всего, это далеко не все ракеты, упавшие на Саур-Могилу и ее окрестности. Наверняка их запустили сильно больше. Это только то, что попало в объективы.


Чтобы два раза не вставать. Инфа от комрада kloch4, единственная фотография, двигательный отсек 9М79М. Больше ничего по ней нет. Тут получится только определить место.

«Точки» над Ü - 1 часть


Это неподалеку от Тореза, на выезде с села Мануйловка.

«Точки» над Ü - 1 часть


Сравните фон у картинок.

«Точки» над Ü - 1 часть


Пяти десятков воронок в данном случае тоже не обнаружилось. Скорее всего все они взорвались в зеленке (в полях их нет), не оставив видимых следов на снимках.

Позиций ополчения рядом нет.


Результаты пуска

Тип ракеты: 9М79М

б/н: н.д.

Тип ГЧ: н.д.

Дата пуска: между 15 августа и 5 сентября 2014г.

н.п.: Мануйловка

Координаты: 47.9741367, 38.6730552

Эффективность: видимо никакая


Помимо Саур-Могилы, в том же районе ракеты активно летели в г.Снежное.

Первая упала туда 23 августа 2014г на выезде из города в сторону российской границы. Была сфотографирована со всех сторон 1000 и 1 раз. Не буду подробно останавливаться на ней.

«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть




Кстати 50-ти кратеров почему-то тоже нигде в округе нет. Это странно. Наверное, все они где-нибудь в частном секторе неподалеку, где их, опять-таки, не обнаружить с помощью Google Earth.

И в очередной раз, куда ею пытались попасть? По блокпосту на выезде из Снежного? Но это же глупо. Или подловить колонну военторга? Загадка.

Результаты пуска

Тип ракет: 9М79М

б/н: Ш89390

Тип ГЧ: неизвестно

Дата пуска: 23 августа 2014 г.

н.п.: Снежное

Координаты: 48.0153627, 38.7943554

Эффективность: нет данных для анализа


Также пара ракет упала на северную часть города. Высказывались предположения, что этими ударами ВСУ пытались поразить рембазу снежнянского гарнизона, распологавшуюся не то в Химмаше, не то в Снежнянском машиностроительном заводе. Если это так, то не лучший они выбрали инструмент для этих целей. Как бы там ни было, в итоге, попали по домам и огородам местных жителей.

Одна датирована 29.08.14, тоже весьма популярна среди фотографов.

«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


Номер, правда, так никто и не сфотографировал. Кроме номера рулевого отсека.

«Точки» над Ü - 1 часть


Видео с последствиями. С помощью него можно отметить воронки и примерно прикинуть область поражения.



«Точки» над Ü - 1 часть


Видео со второй ракетой датировано вторым сентября. Упала она, как утверждается, в паре сотне метрах от первой. Тут поверим на слово, т.к. сделать привязку в этих узеньких огородах я, честно признаться, не сумел.

«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть




Номерок.

«Точки» над Ü - 1 часть


Фото/видео последствий нет.


Результаты пусков

Тип ракет: 9М79М, 9М79-1

б/н: н.д., ВГ910840

Тип ГЧ: кассетная, неизвестно

Дата пуска: 29 августа 2014, 02 сентября 2014г.

н.п.: Снежное

Координаты: 48.0584847, 38.7611282; 48.0593452, 38.7588108 (условно)

Эффективность: первая - мимо, вторая - неизвестно

Далее рассмотрим Луганское направление

Первое известное применение комплекса произошло 16 августа в Луганске.

Запустили прямо по городу, части упали, как сообщалось, на территории бывшего тренировочного полигона МЧС.

«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


По последнему фото (утащил с форума militarizm-a) можно привязаться.

«Точки» над Ü - 1 часть


И опять же, каких-либо сообщений о больших потерях ополченцев ЛНР, значительных повреждений инфраструктуры или гибели мирных жителей именно от данного вида оружия не поступало. Позволю себе сделать предположение, что дело тут не в военной цензуре, а в банальной низкой эффективности. Луганск нещадно обстреливали со всех калибров (от 82-х минометов до 152-х "Геноцидов", от "Градов" до "Смерчей") с конца июня. Счет жертв гражданских лиц шел на сотни (например, только 18 июля в Луганске погибло не меньше 20 человек). К середине августа все кто хотел жить прятались в подвалах. На фоне этого ада, прилет такой «мелочи» как 16 тыс. мелких осколков (если ГЧ была кассетной), не оставив разрушений сильнее чем посеченные заборы и стены, скорее всего, просто остался незамеченным.

Кольцо от головной части. К сожалению, гравировку типа ГЧ репортеры не засняли.

«Точки» над Ü - 1 часть


Что вкупе с необнаруженными мною на снимках воронками от субов, не позволяет достоверно говорить о типе ГЧ.

Результаты пуска

Тип ракет: 9М79М

б/н: Ш89455

Тип ГЧ: н.д.

Дата пуска: 16 августа 2014

н.п.: Луганск

Координаты: 48.5333381, 39.2834026

Эффективность: н.д.


После провала операции по блокаде Луганска, а именно, потери располагавшихся на трассе "Краснодон-Луганск" сел Новосветловка и Хрящеватое, командование ВСУ применило комплекс по с.Новосветловка.

«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


По нескольким источникам можно определить номер. Ш89816

«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


Позиционирование двигательного отсека.

«Точки» над Ü - 1 часть


В несколько сотнях метрах юго-восточнее (там, где на картинке выше находится лого «Google Earth») наблюдается поле со следами разорвавшихся субов 9Н24.

Я утверждаю, что это именно они, поскольку:

Очевидно, что это воронки, а не просто какой-либо шум изображения (следов нет на предыдущих до 31 августа снимках, после они появляются и никуда не исчезают на дальнейших).

«Точки» над Ü - 1 часть


Субы 9Н24 несут в себе относительно небольшой заряд ВВ (по сравнению с обычными арт.снарядами), не оставляющий глубоких следов в грунте, однако имеют равнонаправленную диаграмму поражения осколками. Именно подобное можно видеть ("шлепки" и раскиданная земля) при сравнении этих следов с воронками от артиллерии, оставленными ранее.

«Точки» над Ü - 1 часть


Наконец, и количество (как всегда, 45+), и плотность распределения (вписаны в окружность диаметром 350 м), и удаление от частей ракеты (400 м от центра окружности) говорят о том, что это именно суббоеприпасы комплекса.
Учитывая это, можно представить общую картину.

«Точки» над Ü - 1 часть


Но это еще не все.

В полукилометре на юг, все так же в поле, зияют еще полсотни точно таких же воронок, недвусмысленно намекая, что была еще одна ракета. Тут уж без вариантов, "наш клиент".

«Точки» над Ü - 1 часть


Двигательный блок этого экземпляра на камеры не попал.

Общий план применения комплекса по н.п. Новосветловка.

«Точки» над Ü - 1 часть


Результаты пусков

Тип ракет: 9М79-1, н.д.

б/н: Ш89816, н.д.

Тип ГЧ: кассетные

Дата пуска: до 31 августа 2014г.

н.п.: Новосветловка

Координаты: 48.4840429, 39.524627

Эффективность: все поражающие элементы в полях, следов поражения техники/позиций нет


Отступив затем и из луганского аэропорта, ВСУ применили тот же самый прием - запустили как минимум одну ракету комплекса по занятому силами ВСН объекту.

«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


Точную привязку можно произвести по специальному аэродромному тягачу:

«Точки» над Ü - 1 часть


Определить область поражения и оценить эффективность нет никакой возможности - нет подходящих спутниковых снимков

Результаты пуска

Тип ракет: 9М79-1

б/н: ВГ890343

Тип ГЧ: н.д.

Дата пуска: 1(2) сентября 2014

Место: Лугансккий аэропорт

Координаты: 48.4222732,39.3772209

Эффективность: н.д.

В противовес скупой информации по применению комплекса по Луганску, удар по Ровенькам 22 августа масштабно освещен и заснят.

«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


Удар пришелся по частному сектору и АЗС на западной окраине города. Погибли трое местных жителей (в том числе шестилетный мальчик, вместе с семьей ехавший в автомобиле). Погибли оттого, что находились на открытом месте. Еще один мужчина погиб от полученных ранений (всего раненых было 9 человек).

«Точки» над Ü - 1 часть


Поражающие элементы

«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


«Точки» над Ü - 1 часть


Тут без комментариев, момент разрывов субов.



Подробнейший видеообзор последствий.











Ссылка на первоисточник

Картина дня

наверх
