Противотанковые средства китайской пехоты в годы «холодной войны»

Противотанковые средства китайской пехоты в годы «холодной войны»

В ходе боевых действий на Корейском полуострове китайские народные добровольцы достаточно часто сталкивались с бронетехникой американского и британского производства. Исходя из опыта применения имеющихся противотанковых средств командование НОАК пришло к выводу о необходимости дальнейшего совершенствования ручных противотанковых гранат и реактивных гранатометов.

Ручные противотанковые гранаты


Поставленные из СССР ручные кумулятивные гранаты РПГ-43 и РПГ-6 в Корее себя проявили неплохо, но было очевидно, что с ростом защищённости средних и тяжелых танков имеющиеся противотанковые гранаты в ближайшей перспективе уже не смогут пробить их броню. В 1950-е годы китайский ВПК был ещё не в состоянии самостоятельно разрабатывать современное оружие, и в очередной раз помощь в укреплении обороноспособности КНР оказал северный сосед.

В 1950 году на вооружение в СССР была принята ручная кумулятивная граната РГК-3. Принцип её действия был сходен с РПГ-43 и РПГ-6, но новый пехотный противотанковый боеприпас имел увеличенную бронепробиваемость и благодаря нескольким степеням предохранения — большую безопасность применения. В середине 1950-х годов в КНР была передана лицензия на производство гранаты РКГ-3Е, которая при подходе к цели под углом 30° от нормали могла пробить 170-мм гомогенную броню.
В Китае граната, доработанная под местные условия производства, получила обозначение Type 3.

Противотанковые средства китайской пехоты в годы «холодной войны»

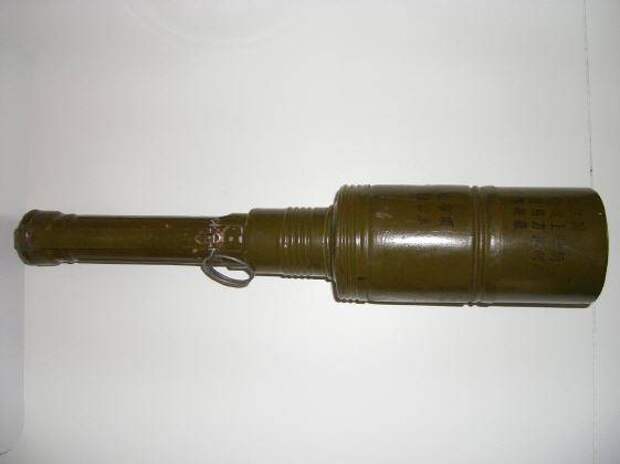

Ручная противотанковая граната Type 3

Общая длина гранаты Type 3 составляла 352 мм, диаметр – 70 мм, масса – 1100 г. Боевая часть массой 435 г снаряжалась тротилом. Хорошо тренированный боец мог метнуть гранату на 15-20 м. Метание гранаты производится из любого положения, но только из-за укрытия.

В 1950-1970-е годы граната Type 3 могла успешно применяться против средних и тяжелых танков первого послевоенного поколения. Однако после появления в СССР танков Т-64 и Т-72 с многослойной лобовой бронёй командование НОАК в 1977 году потребовало создать индивидуальное противотанковое оружие, при помощи которого можно было бы бороться с этими машинами.

Противотанковые средства китайской пехоты в годы «холодной войны»

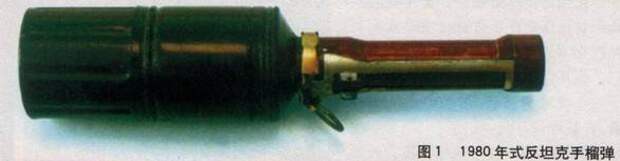

Ручная противотанковая граната Type 80

В 1980 году начались испытания новой гранаты, принятой в том же году на вооружение под обозначением Type 80. Граната с корпусом из лёгкого сплава в снаряженном положении весила 1000 г, имела длину 330 мм, диаметр – 75 мм. Боевая часть снаряженная сплавом тротила и гексогена, согласно информации, опубликованной в китайских источниках, по нормали пробивала 250-мм гомогенную броню. В ходе испытаний было установлено, что физически сильные солдаты могли метнуть гранату Type 80 на 30 м. Как и в случае с другими ручными кумулятивными гранатами относительно безопасное применение Type 80 было возможно только из укрытия. Ручная кумулятивная граната Type 80 стала самым совершенным боеприпасом такого рода. Но к началу 1980-х противотанковая граната, метаемая вручную, была уже анахронизмом, и на вооружении советской и американской пехоты имелись одноразовые гранатомёты.

В настоящее время ручные противотанковые гранаты Type 3 и Type 80 не используются НОАК, и в КНР могут находиться только на складах. В то же время значительное количество кумулятивных гранат китайского производства в прошлом было поставлено в Иран, который передал их иракскому шиитскому ополчению. Ручные кумулятивные гранаты в ходе нападений на американские оккупационные войска в Ираке в условиях городской застройки проявили себя достаточно эффективным противотанковым средством.

Ручные противотанковые гранатомёты


После осмысления опыта боевых действий в Корее стало ясно, что противотанковое вооружение китайской пехоты не соответствует современным требованиям. Китайские клоны «супербазуки» и безоткатных 57- и 75-мм орудий имели значительные габариты и массу, что затрудняло их перемещение и маскировку на поле боя. Противотанковый 90-мм гранатомет Type 51 по своим характеристикам не дотягивал до уровня американского прототипа 88,9-мм М20. Тоже самое касалось безоткатных орудий – по дальности ведения эффективного огня и бронепробиваемости китайские образцы заметно уступали американским безоткаткам М18 и М20. В новых условиях требовалось оружие, которое мог свободно переносить и применять один боец, и, в отличие от ручных противотанковых гранат, безопасно использовать на большем расстоянии и вне укрытия.

В 1949 году в СССР началось серийное производство ручного противотанкового гранатомета РПГ-2. Это оружие имело достаточно простую конструкцию и обладало весьма высокими для того времени характеристиками. При создании РПГ-2 были заложены технические решения, ставшие в дальнейшем базовыми при создании более совершенных гранатомётов.

Противотанковые средства китайской пехоты в годы «холодной войны»

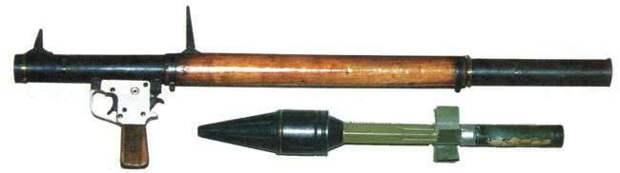

Ручной противотанковый гранатомет РПГ-2 и кумулятивная граната ПГ-2

Гранатомёт в боевом положении весил 4,67 кг и имел длину 1200 мм. Дальность прямого выстрела составляла 100 м, прицельная дальность – 150 м. Прицеливание осуществляется при помощи открытого прицела. Для стрельбы по бронетехнике использовалась 82-мм надкалиберная граната ПГ-2 массой 1,85 кг. После срабатывания донного взрывателя кумулятивная боевая часть (220 г), способная пробить по нормали 200-мм броню. К гранате ПГ-2 с помощью резьбового соединения перед выстрелом крепилась картонная гильза, снаряженная чёрным ружейным порохом. Стабилизация гранаты в полёте происходила шестью гибкими стальными перьями, свернутыми вокруг трубки и разворачивающимися после вылета из ствола. Ствол гранатомета с внутренним диаметром 40-мм снаружи в задней части закрыт деревянным кожухом, защищающим стрелка от ожогов. Штатный расчет гранатомёта — 2 человека, стрелок и подносчик боеприпасов. Стрелок переносит на себе гранатомёт и три гранаты в специальном ранце, подносчик вооруженный автоматом переносит еще три гранаты.

В 1956 году на вооружение НОАК поступила китайская копия РПГ-2, получившая обозначение Type 56, кумулятивная граната ПГ-2, известная как Type 50. По количеству выпущенных экземпляров Китай, возможно, превзошел Советский Союз.

[/center]
Противотанковые средства китайской пехоты в годы «холодной войны»

Военнослужащий НОАК с противотанковым гранатомётом Type 56

Согласно китайским источникам, к концу 1960-х годов в каждом пехотном взводе НОАК имелся как минимум один противотанковый гранатомёт. Впрочем, не стоит забывать, что, помимо Type 56, китайская армия эксплуатировала значительное количество 90-мм гранатомётов Type 51.

Противотанковые средства китайской пехоты в годы «холодной войны»

Противотанковые гранатометы в экспозиции Военного музея китайской революции

Производство гранатомётов Type 56 в КНР продолжалось до 1970 года. Оружие позднего выпуска отличалось от советского прототипа пластиковыми накладками. Так как в конце 1960-х — начале 1970-х защищённость западных и советских танков заметно возросла, в КНР разработали и приняли на вооружение собственную кумулятивную гранату, способную пробить броню толщиной 300 мм. Так как в ходе локальных конфликтов противотанковые гранатометы очень часто применяли против живой силы и полевых фортификационных сооружений, в Китае была создана граната с осколочной рубашкой. Китайские гранатомёты Type 56 наряду с советскими РПГ-2 очень широко использовались в ходе региональных конфликтов и стояли на вооружении НОАК до середины 1980-х годов. Они до сих пор эксплуатируются армиями некоторых азиатских и африканских стран.



Широкое распространение и долгий срок службы гранатомётов РПГ-2 и китайского аналога Type 56 стал возможен благодаря высокой надёжности обусловленной простой конструкцией и низкой стоимости производства. В то же время гранатомет не был лишен недостатков. Использование в метательном заряде черного пороха, обладавшего невысоким энергетическим потенциалом, при выстреле приводило к образованию облака густого белого дыма, демаскирующего гранатометную позицию. В условиях повышенной влажности картонная гильза разбухала, что затрудняло заряжание, а сам порох, отсырев, становился непригодным для стрельбы. В связи с невысокой начальной скоростью кумулятивной гранаты (85 м/с) она была подверженной сносу ветром на траектории. Попасть в танк при боковом ветре 8-10 м/с на дистанции 100 метров мог только хорошо тренированный гранатомётчик.

В 1961 году на вооружение Советской Армии поступил гранатомёт РПГ-7. При его создании был учтён опыт боевого применения отечественных и иностранных противотанковых гранатометов.

Противотанковые средства китайской пехоты в годы «холодной войны»

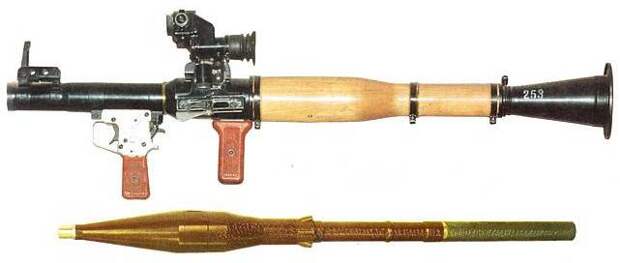

Ручной противотанковый гранатомет РПГ-7 и реактивная граната ПГ-7В

В кумулятивной реактивной гранате ПГ-7В впервые в нашей стране для оружия такого рода был использован пьезоэлектрический взрыватель. Стабилизация гранаты в полёте осуществлялась четырьмя раскрывающимися лопастями. С целью увеличения кучности стрельбы и компенсации погрешностей при изготовлении гранате за счёт наклона лопастей стабилизатора передаётся вращение со скоростью несколько десятков оборотов в секунду.

Противотанковые средства китайской пехоты в годы «холодной войны»

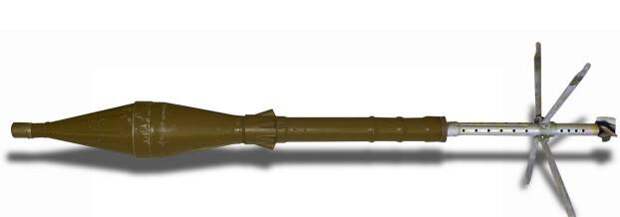

Противотанковая реактивная граната ПГ-7ВМ

В основу конструкции гранатомета и выстрела были положены оправдавшие себя в РПГ-2 схемы безоткатного пускового устройства многоразового применения и выстрела с надкалиберной боевой частью. В средней части ствола РПГ-7 имеется специальная зарядная камора, которая позволяет более рационально использовать энергию метательного заряда. Для рассеивания реактивной струи при выстреле предназначен раструб в казенной части ствола. Ручной гранатомёт РПГ-7, помимо механического прицела, комплектовался оптическим 2,7-кратным прицелом ПГО-7. В оптическом прицеле имелась шкала дальномерной сетки и боковых поправок, что повышает точность стрельбы и позволяет эффективно вводить поправки с учётом дальности и скорости движения цели. После принятия на вооружение новых более эффективных кумулятивных гранат на гранатометы стали монтировать прицелы в которых учитывалась баллистика разных типов гранат.

Надкалиберная 85-мм противотанковая граната ПГ-7В при массе выстрела 2,2 кг могла пробить 260-мм броню. Начальная скорость гранаты – около 120 м/с, в конце активного участка она возрастает до 300 м/с. Благодаря относительно высокой начальной скорости и наличию активного участка работы реактивного двигателя, по сравнению с ПГ-2, удалось существенно увеличить точность и дальность стрельбы. При дальности прямого выстрела 330 м, прицельная дальность — около 600 м. По мере роста защищённости танков вероятного противника принимались на вооружение более эффективные гранатомётные выстрелы. В зависимости от модификации и назначения боеприпасы РПГ-7 имеют калибр 40-105 мм с бронепробиваемостью до 700 мм за динамической защитой, и массу от 2 до 4,5 кг.

Поскольку к моменту принятия на вооружение РПГ-7 отношения между СССР и КНР начали портиться, лицензия на производство нового гранатомёта в Китай не передавалась. В конце 1960-х Египет, имеющий лицензию на производство, продал Китаю техдокументацию по РПГ-7, а также значительное количество гранатомётов и выстрелов к ним. После этого в КНР был создан собственный аналог РПГ-7, известный как Type 69. По своим характеристикам китайский гранатомёт в целом аналогичен советскому прототипу, но отличался некоторыми деталями. Первая модификация Type 69 оснащалась сошками, механическими прицельными приспособлениями и имела одну рукоятку.

Противотанковые средства китайской пехоты в годы «холодной войны»

Противотанковый гранатомёт Type 69

Первые гранатомёты Type 69 поступили в войска в 1970 году. До насыщения войск новым противотанковым оружием, большая часть гранатомётов Type 69 направлялась в части дислоцированные вдоль границы с СССР. Актуальность такого подхода была подтверждена в ходе пограничного конфликта в районе острова Даманский. Несмотря на громкие заявления о военных успехах, на практике основные китайские пехотные противотанковые средства (безоткатные 75-мм орудия Type 56 и реактивные гранатомёты Type 56) оказались малоэффективны в борьбе с советскими танками Т-62. В настоящее время в КНР признали, что в конце 1960-х начале 1970-х китайская пехота могла мало что противопоставить советским танковым клиньям, дойди дело до большой войны. Реактивные системы залпового огня, превосходство в воздухе и тактическое ядерное оружие были вполне в состоянии обесценить превосходство китайской армии в численности живой силы.

Противотанковые средства китайской пехоты в годы «холодной войны»

Производство гранатомётов Type 69 было налажено на заводе в городе Сянтань провинции Хунань. Согласно информации, обнародованной на китайских интернет-ресурсах, командование НОАК в 1970-е годы придавало огромное значение перевооружению армии на новые гранатомёты. Однако в связи с большим числом выпушенных ручных противотанковых гранатомётов Type 56 они продолжали параллельно использоваться с Type 69.

Противотанковые средства китайской пехоты в годы «холодной войны»

Производство гранатомётов Type 69 на заводе в городе Сянтань

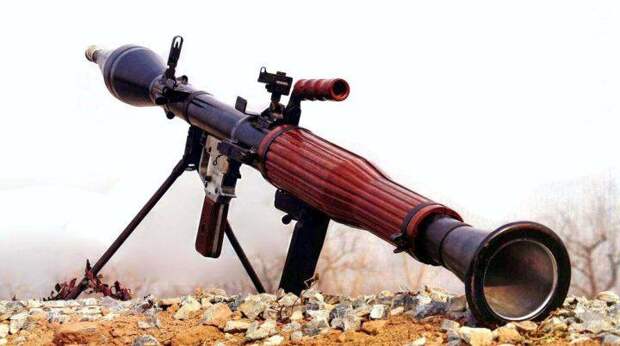

Во второй половине 1970-х китайская пехота получила новую модификацию гранатомёта Type 69-I с оптическим прицелом и кумулятивной гранатой, способной пробить 180 мм броню при попадании под углом 65°.

Противотанковые средства китайской пехоты в годы «холодной войны»

В 1980-е годы в войсках появились гранатомёты, оснащённые ночными прицелами и реактивными гранатами с увеличенной дальностью стрельбы. В 1988 году одновременно с созданием новых кумулятивных гранат с увеличенной бронепробиваемостью в боекомплект ввели осколочный выстрел с дальностью стрельбы до 1500 м. По китайским данным, осколочно-фугасная боевая часть обеспечивает сплошную зону поражения в радиусе 5 м.

Противотанковые средства китайской пехоты в годы «холодной войны»

Гранатомёты Type 69 впервые были применены в бою в феврале 1979 года в ходе Китайско-вьетнамской войны и до сих пор широко используются НОАК, но части «первой линии» в 21 веке постепенно переходят на более современные образцы пехотного противотанкового оружия.

Во второй половине 1960-х в Китай из Вьетнама было доставлено несколько одноразовых 66-мм гранатометов М72 LAW (англ. Light Anti-Tank Weapon — лёгкое противотанковое оружие). Это оружие, являющееся индивидуальным внештатным противотанковым средством американской пехоты, официально поступило на вооружение в марте 1961 года, и впоследствии стало образцом для подражания при создании одноразовых гранатомётов в других странах. Благодаря использованию стеклопластика и недорогих алюминиевых сплавов М72 LAW имел небольшой вес и был относительно дешев. Для запуска оперенной кумулятивной гранаты используется телескопический гладкий ствол — внутренний алюминиевый и внешний стеклопластиковый. На корпусе гранатомета расположены пусковое устройство и открытый механический прицел. Пусковое устройство, выполняющее также роль герметичного транспортного контейнера, с двух сторон закрыто откидными крышками. Во время подготовки к выстрелу крышки откидываются, а внутренняя труба выдвигается из внешней назад, при этом происходит взведение ударно-спускового механизма и раскрытие складного прицела. Стрелок устанавливает пусковую трубу на плечо, прицеливается и нажатием на пусковую клавишу производит запуск реактивной гранаты. Сгорание заряда твердотопливного двигателя полностью происходит внутри пусковой трубы. После вылета из пускового устройства граната стабилизируется раскладным хвостовым оперением. Взведение взрывателя происходит на расстоянии 10 м от дульного среза.

Противотанковые средства китайской пехоты в годы «холодной войны»

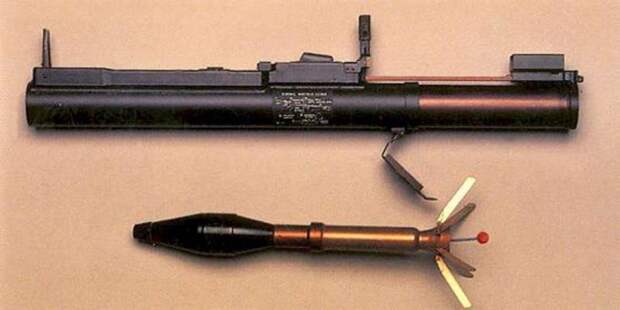

Пусковая труба М72 LAW в положении после выстрела, рядом макет кумулятивной гранаты

Масса гранатомёта составляет 3,5 кг, длина в походном положении – 665 мм, в боевом – 899 мм. Начальная скорость гранаты – 180 м/с. Заявленная бронепробиваемость – 300 мм. Прицельные приспособления рассчитаны на дальность до 300 м. Однако эффективная дальность стрельбы по подвижным целям не превышает 100 метров. Также завышенными можно считать и показатели бронепробиваемости. В ходе реальных боевых действий попадания из 66-мм гранатомёта неоднократно выдерживала лобовая броня корпуса и башни советских танков Т-55 и Т-62. Тем не менее, одноразовый гранатомёт М72 LAW по сравнению с ручными и ружейными кумулятивными гранатами стал большим шагом вперед и существенно повысил индивидуальные возможности пехотинцев в деле борьбы с вражеской бронетехникой.

Испытания китайского гранатомёта Type 70, созданного на основе М72 LAW, начались в 1970 году. Поставка первой партии в войска состоялась в 1974 году. В отличие от американского прототипа, китайский гранатомёт не был раздвижным. К переднему стеклопластиковому стволу пропитанному эпоксидным композитом и усиленному вкладышем из алюминиевого сплава крепился одноразовый картридж с гранатомётным выстрелом.

Противотанковые средства китайской пехоты в годы «холодной войны»

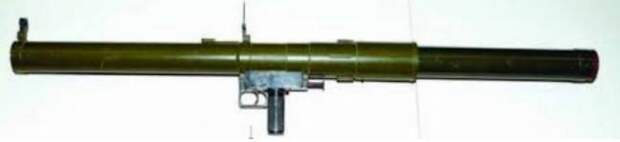

62-мм противотанковый гранатомёт Type 70

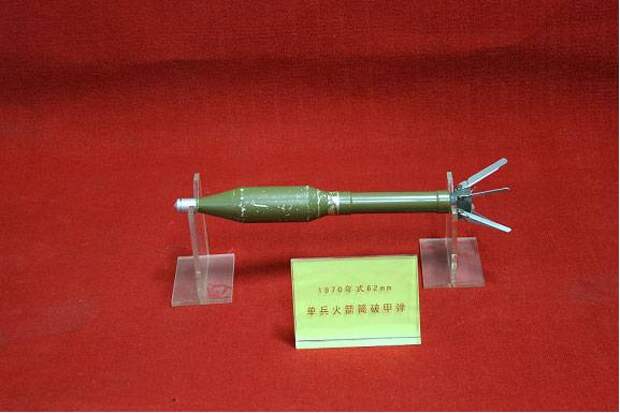

Кумулятивная граната Type 70 внешне очень похожа на гранату используемую в гранатомёте М72 LAW. Но на Type 70 используется пьезоэлектрический взрыватель, разработанный в КНР, и китайская граната не имеет устройства самоликвидации.

Противотанковые средства китайской пехоты в годы «холодной войны»

Согласно китайским источникам, 62-мм кумулятивная граната китайского производства по нормали могла пробить 345-мм броню. Однако западные эксперты считают, что реальная бронепробиваемость может быть меньше на 30-40%.

Противотанковые средства китайской пехоты в годы «холодной войны»

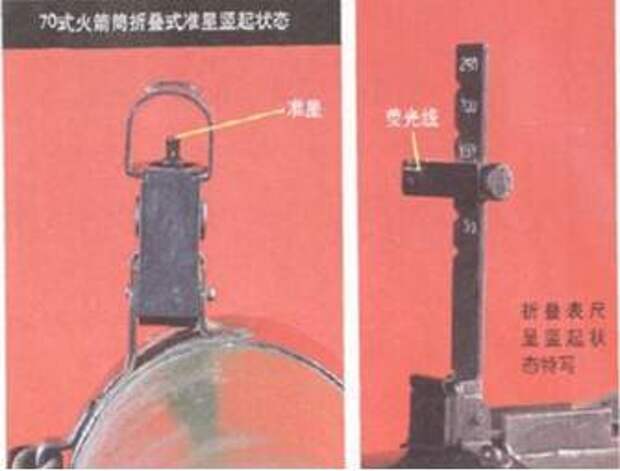

Граната покидала ствол со скоростью 130 м/с. Прицельные приспособления Type 70 были проградуированы на дистанцию от 50 до 250 м. Эффективная дальность стрельбы по движущимся целям не превышала 130 м.

Противотанковые средства китайской пехоты в годы «холодной войны»

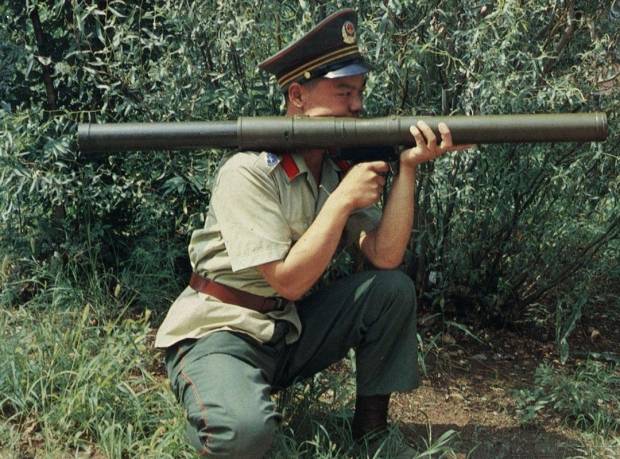

Китайский военнослужащий с 62-мм гранатомётом Type 70

Масса гранатомёта в боевом положении составляла 4,47 кг, длина в боевом положении – 1200 мм, в походном – 740 мм. Таким образом, китайский гранатомёт был тяжелее и длиннее американского М72 LAW, но всё же оставался достаточно легким и компактным, чтобы его можно было использовать в качестве индивидуального противотанкового оружия пехотинца.

Противотанковые средства китайской пехоты в годы «холодной войны»

Однако, в отличие от американского гранатомёта М72 LAW, поздние модификации которого до сих пор стоят на вооружении, китайский Type 70 использовался в НОАК очень ограниченно. В ходе эксплуатации выяснилось, что при выстреле имеется риск разрыва соединительной муфты, что было чревато серьёзной травмой для стрелка. Предохранительно-пусковой механизм гранатомёта работал ненадёжно, а несовершенство взрывателя кумулятивной гранаты приводило к большому числу отказов при встрече с бронёй, имеющей большой угол наклона. Всё это стало причиной того, что после непродолжительного периода эксплуатации китайские военные отказались от гранатомётов Type 70.

Станковые противотанковые гранатомёты


Незадолго до прекращения военно-технического сотрудничества между странами Советский Союз передал Китаю лицензию на производства 82-мм безоткатного орудия Б-10, которое состояло на вооружении Советской Армии с 1954 года. В Советской Армии орудие служило противотанковым средством мотострелковых и парашютно-десантных батальонов.

Противотанковые средства китайской пехоты в годы «холодной войны»

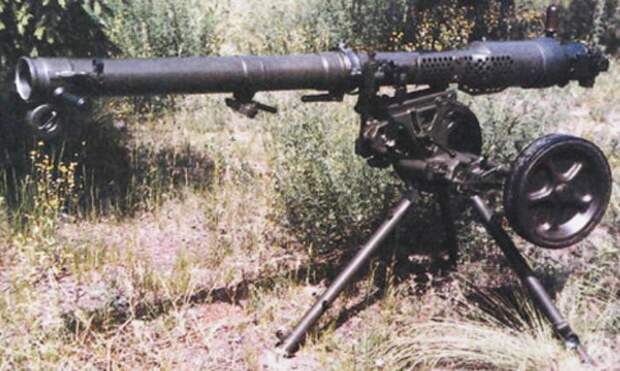

82-мм безоткатное орудие Б-10

Безоткатное орудие Б-10 имело гладкий ствол длиной 1910 мм и вело огонь оперёнными кумулятивными и осколочными снарядами. Орудие массой 85 кг (с колёсным ходом) могло обстреливать цели на дальности до 4400 м, выпуская до 6 снарядов в минуту. Эффективная дальность стрельбы по бронецелям — до 400 м, бронепробиваемость — до 200 мм. В боекомплект орудия входили кумулятивные и осколочные выстрелы безгильзового заряжания. Масса осколочного и кумулятивного снарядов — 3,89 кг, начальная скорость — 320 м/с.

Противотанковые средства китайской пехоты в годы «холодной войны»

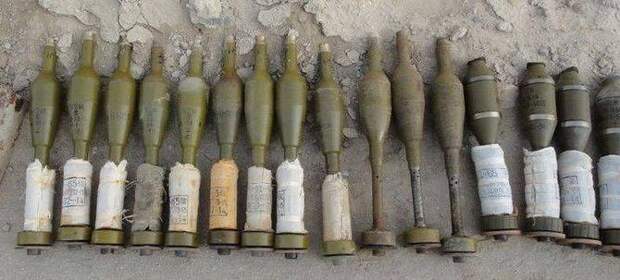

Выстрелы китайского производства к 82-мм безоткатному орудию

По своим характеристикам 82-мм советская безоткатка Б-10 существенно превосходила имевшиеся в НОАК безоткатные 57- и 75-мм орудия, и была принята на вооружение в КНР под обозначением Type 65.

Противотанковые средства китайской пехоты в годы «холодной войны»

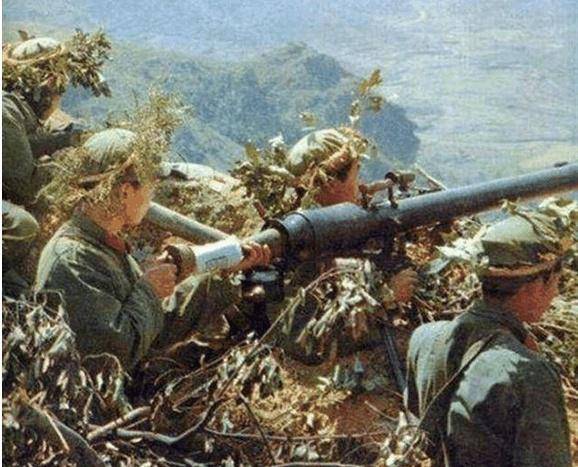

Расчёт 82-мм безоткатного орудия Type 65 на огневой позиции

Производство орудия Type 65 было налажено в КНР в 1965 году и продолжалось до 1978 года. 82-мм безоткатные орудия к середине 1970-х вытеснили в частях первой линии 75-мм безоткатки Type 56. По штатам начала 1980-х годов в составе противотанкового взвода пехотного батальона НОАК должно было быть 6 безоткатных 82-мм орудий.

Противотанковые средства китайской пехоты в годы «холодной войны»

82-мм безоткатные орудия в экспозиции Военного музея китайской революции

В 1978 году на вооружение НОАК поступило 82-мм безоткатное орудие Type 78 (в ряде источников упоминается как РW78). Основным отличием Type 78 от предыдущего образца был вес, сниженный до 35 кг, что позволяло в случае острой необходимости осуществить выстрел с плеча.

Противотанковые средства китайской пехоты в годы «холодной войны»

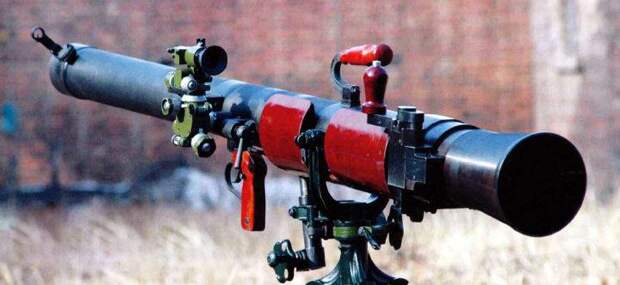

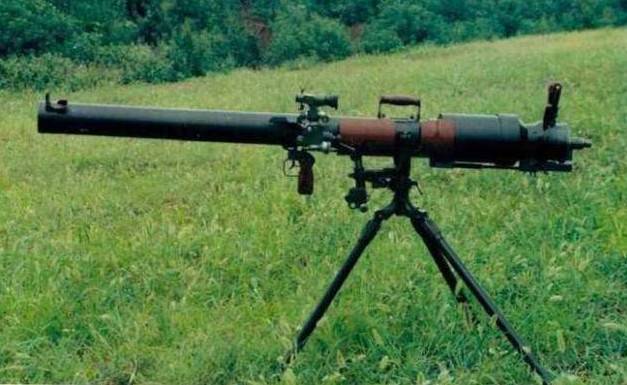

82-мм безоткатное орудие Type 78

Этого удалось добиться за счёт использования лёгкого треножного станка и путём укорочения ствола до 1445 мм. Кроме того, были внесены изменения в затвор, что облегчило работу заряжающего. На орудии Type 65 затвор открывается вниз, на Type 78 вправо.

Противотанковые средства китайской пехоты в годы «холодной войны»

Так как ствол стал существенно короче, для сохранения приемлемой дальности прямого выстрела пришлось усилить метательный заряд. При этом начальная скорость кумулятивной гранаты составляет 260 м/с, эффективная дальность стрельбы по танкам – 300 м. Максимальная дальность стрельбы осколочной гранатой – 2000 м. Боевая скорострельность – до 7 выстр./мин.

Противотанковые средства китайской пехоты в годы «холодной войны»

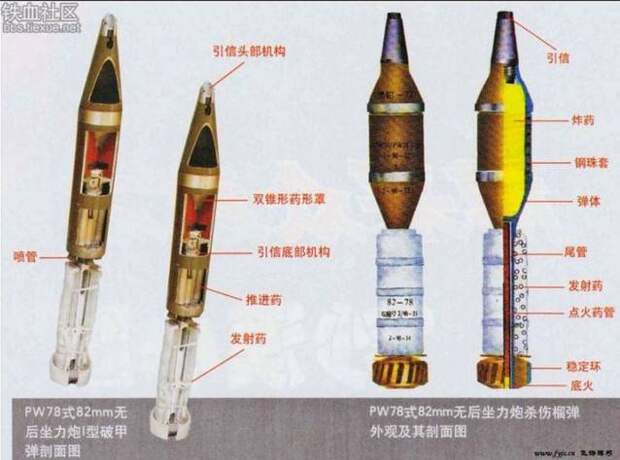

Заявлено, что бронепробиваемость кумулятивной 82-мм гранаты нового типа составляет 400 мм по нормали. Для борьбы с живой силой предназначены снаряды, снаряженные 5 мм стальными шариками, с эффективной зоной поражения до 15 м.

Противотанковые средства китайской пехоты в годы «холодной войны»

Безоткатные 82-мм орудия использовались НОАК в ходе вооруженного конфликта с Вьетнамом и на китайско-индийской границе, поставлялись вооруженным отрядам афганской оппозиции, африканским и азиатским странам.

Противотанковые средства китайской пехоты в годы «холодной войны»

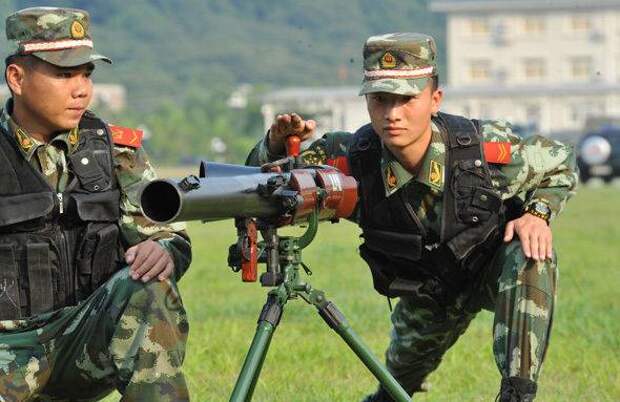

82-мм безоткатное орудие Type 78-II

В 1980-е годы орудие было модернизировано. Серийное производство улучшенных модификаций Type 78-I и Type 78-II продолжалось до середины 1990-х. Появилась возможность крепления ночных прицелов, был улучшен затвор, в боекомплект вошли выстрелы увеличенного могущества. 82-мм безоткатные орудия до сих пор имеются в НОАК, но сейчас это оружие неспособно эффективно бороться с современными танками и в основном рассматривается как средство огневой поддержки пехоты.

Продолжение следует…
