Противоторпедная защита Дж. Г. Джонса. В шаге от прорыва


Макет судна с защитой Джонса. Фото журнала Marine Engineer / vova-modelist.livejournal.com

Самодвижущиеся мины или торпеды, получившие большое распространение в конце XIX в., были серьезной угрозой для любых боевых кораблей. Создавались и испытывались разные способы защиты от них, но не все такие изобретения показывали желаемый результат. На рубеже веков свои варианты защиты предложил британский изобретатель доктор Джордж Горацио Джонс.

Торпедная проблема


Появление торпед спровоцировало разработку противоторпедной защиты, и к концу XIX в.
были получены практически применимые результаты. Защита кораблей в тот период разделялась на два основных направления: предусматривались борьба с носителями торпед и предотвращение попаданий оружия в корабль.


Для защиты корабля от попадания торпеды использовались специальные сети, опускаемые в воду вокруг корпуса при наличии угрозы. Однако постановка сети занимала много времени и была сложной, а с развернутой сетью корабль резко терял скорость и маневренность. Кроме того, сеть мешала казематной артиллерии и тем самым сокращала боевые качества корабля. Ответом на такую защиту стали специальные режущие устройства, устанавливаемые на торпеды.

Сети оказались бесполезными, и потому новые проекты противоторпедной защиты предусматривали совершенствование конструкции корабля. Ее следовало доработать и улучшить с расчетом на то, что попадание торпеды не приведет к гибели корабля, а желательно – даже к потере боеспособности.

Первый проект Дж. Джонса


В 1894 г. Дж.Г. Джонс подал заявку на регистрацию изобретенного им средства защиты кораблей от торпед. Позже, в 1897 г. в британском журнале Marine Engineer and Naval Architect от 1 марта вышла статья изобретателя под громким названием «The Defenseless Navies of the World» («Флоты мира беззащитны»). В ней рассказывались основные принципы и преимущества изобретения.


Щиты в боевом положении. Фото журнала Marine Engineer / vova-modelist.livejournal.com

Изобретение Дж. Джонса заключалось в оснащении подводной части корабельного корпуса дополнительными щитами, форма которых повторяла бы обводы бортов. Щиты следовало выполнять из стали с нужными характеристиками прочности. На верхней грани щита предусматривались узлы для подвески к борту. В комплекс защиты должны были войти некие средства для управления положением щитов. Впрочем, технические подробности такого рода в статье не приводились.

В транспортном положении щиты буквально укладывались на подводную часть бортов корпуса. Изобретатель полагал, что за счет этого они не будут портить характеристики корабля. В случае угрозы щиты следовало поднимать и располагать под углом к корпусу. Изогнутые агрегаты должны были образовывать дополнительное ограждение вокруг корпуса, прикрывающее его боковые проекции.

По задумке Г. Джонса, торпеда должна была попадать в щит и подрываться. Значительное расстояние между щитом и бортом корпуса сокращало влияние ударной волны на корабль. Предложенная конструкция, как считалось, имела существенные преимущества перед имеющимися противоторпедными сетями. Она могла перекрыть все опасные ракурсы, не мешала казематным орудиям, а ее переход в боевое положение занимал меньше времени.

Изобретателю удалось заручиться поддержкой нескольких офицеров КВМФ Великобритании и разработать часть необходимой документации. Также изготовили макет корабля с оригинальной противоторпедной защитой. Однако дальше дело не пошло. Потенциальный заказчик в лице Адмиралтейства раскритиковал изобретение и не пожелал помочь с его развитием.

Главная претензия касалась массы конструкции. По сути, корабль предлагалось оснастить двумя бортами, что приводило к понятному росту массы и водоизмещения, а также к очевидным потерям разного рода. Кроме того, оставался нерешенным вопрос системы подъема щитов. Она могла отнять место внутри корпуса, нуждалась в неких приводах и т.д.

Второй проект


Доктор Джонс продолжил работу и через несколько лет предложил новый вариант противоторпедной защиты. Он учел критику предыдущего проекта и переработал его самым серьезным образом. Без изменений остались лишь базовые положения архитектуры и принципы работы. В 1899 г. изобретатель завершил проект и подал заявку на получение патента.


Схема защиты второй версии. Графика из журнала Shipbuilding and Marine Engineering International / vova-modelist.livejournal.com

Описание обновленной противоторпедной защиты было опубликовано в октябре 1901 г. в журнале Shipbuilding and Marine Engineering International. Статья «The Jones Buoyant Torpedo Guard» напоминала о предыдущем проекте и рассматривала новый.

Как и ранее, предлагалось оснастить подводную часть корабля бортовыми щитами, повторяющими форму корпуса. Щит предлагалось делать в виде коробчатой системы на основе решетчатого силового набора с металлической обшивкой и герметизацией стыков. Внутренние полости должны были создавать архимедову силу и, как минимум, компенсировать вес конструкции.



Предыдущий проект предусматривал монтаж щита на шарнире. Теперь Дж. Джонс предложил использовать набор гидравлических или иных цилиндров, размещенных поперек корпуса. В транспортном положении щит должен был буквально лежать на корпусе, а в боевом – выдвигаться при помощи цилиндров на заданное расстояние от борта.

Изобретатель вновь рассчитывал, что торпеда будет взрываться при попадании в выдвижной щит. Расстояние между ним и корпусом должно было способствовать рассеиванию энергии взрыва и тем самым защищать корабль от повреждений.

Таким образом, во втором проекте доктор Джонс решил основные проблемы первого, но сумел сохранить все его положительные качества. Правильно спроектированные выдвигаемые щиты не влияли на массу корабля, а также не мешали артиллерии, почти не портили ходовые характеристики и т.д.

Противоторпедная защита Дж. Г. Джонса. В шаге от прорыва

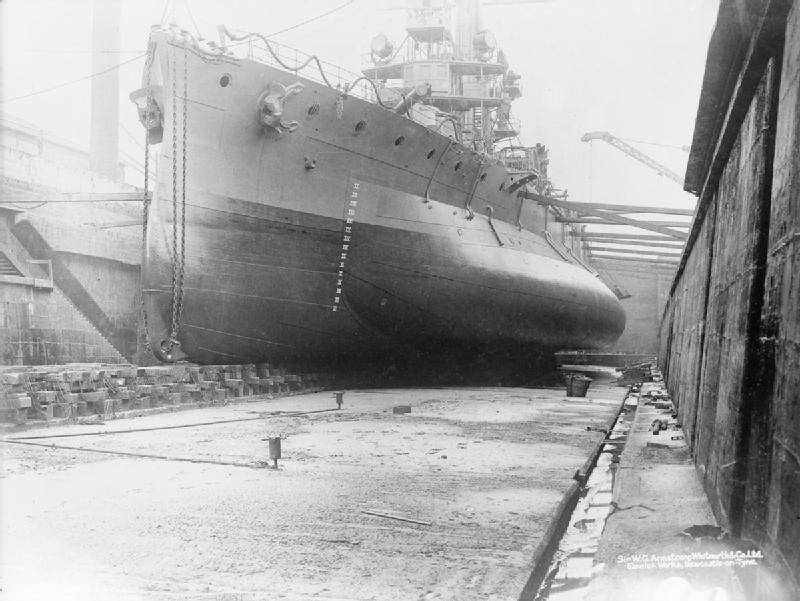

Броненосец береговой обороны HMS Glatton в сухом доке. Хорошо виден полноценный противоторпедный буль левого борта. Фото Imperial War Museum

Однако и на этот раз потенциальный заказчик не заинтересовался предложением. Впрочем, другие работы по созданию противоторпедной защиты продолжались, а в дальнейшем привели к реальным результатам. При всем этом второй проект Дж. Джонса, вероятно, не дошел даже до строительства макета. КВМФ предпочел другие разработки.

В шаге от прорыва


В 1894-1901 гг. доктор Джордж Горацио Джонс предложил два варианта оснащения кораблей для защиты от самодвижущихся мин, но ни один из них не дошел до практической реализации. После второй неудачи изобретатель занялся другими проектами в иных сферах и более не возвращался к теме противоторпедной защиты. И, похоже, зря – он остановился буквально в шаге от настоящего инженерного прорыва.

Второй вариант защиты, как и первый, мог получить развитие с внесением некоторых изменений. Так, можно было отказаться от идеи выдвижения щитов и просто закрепить их на расстоянии от корпуса. Для улучшения обтекания такой конструкции следовало закрыть промежутки между верхней и нижней гранью щита и бортом корпуса. Образовавшуюся полость можно было осушить.

Схожую конструкторскую работу через несколько лет проделали другие инженеры. Такой вариант защиты подтвердил свои характеристики и затем получил широкое распространение под названием «противоторпедный буль». Такие агрегаты использовались на множестве боевых кораблей разных стран и неоднократно подтверждали свой потенциал в условиях реального боя. Также прорабатывались различные варианты разнесенного бронирования, отдаленно похожего на системы Дж. Джонса.

По неизвестным причинам доктор Джонс не стал развивать второй вариант своего проекта и не смог опередить конкурентов в изобретении эффективных средств защиты. Впрочем, не следует забывать, что в то время у ученых и инженеров не было наших знаний, и им приходилось осуществлять поиск оптимальных решений – методом последовательных проб и ошибок. И этот процесс далеко не всегда сразу давал желаемый результат.
