ПВО Республики Корея. Радиолокационные средства контроля воздушного пространства и ракетные комплексы объектовой ПВО и ПРО - 2 часть

После того как в Северной Корее в конце 1980-х годов был создан собственный аналог советской оперативно-тактической ракеты Р-17, встал вопрос о защите важных военных и гражданских объектов, расположенных на территории Республики Корея от ракетных ударов.

ПВО Республики Корея. Радиолокационные средства контроля воздушного пространства и ракетные комплексы объектовой ПВО и ПРО - 2 часть

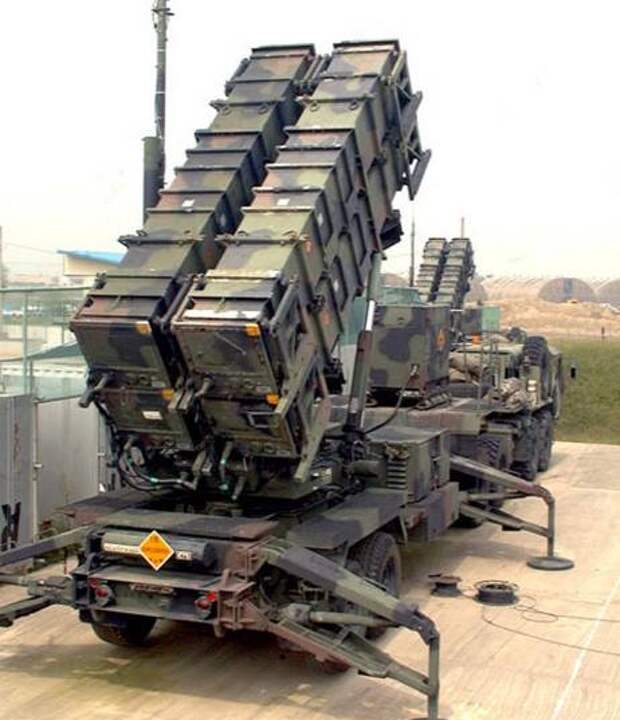

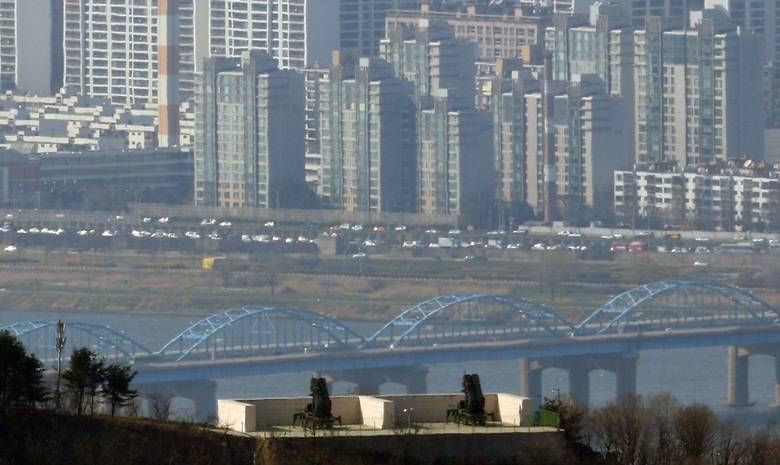

Позиция американского ЗРК «Пэтриот» в Южной Корее

В середине 1990-х руководство Министерства обороны США приняло решение для прикрытия американских авиабаз Осан и Кунсан, где базируются боевые самолёты 8-го истребительного авиаполка и 51-го истребительного авиаполка, развернуть ЗРК Patriot PAC-2. В настоящее время военные базы США прикрыты комплексами Patriot PAC-3, которые обладают более высокими противоракетными возможностями.

ПВО Республики Корея. Радиолокационные средства контроля воздушного пространства и ракетные комплексы объектовой ПВО и ПРО - 2 часть

Схема расположения и зоны поражения американских ЗРК ЗРК Patriot PAC-2/3 на территории Южной Кореи по состоянию на 2009 год

В настоящее время четыре батареи 35-й бригады ПВО армии США развёрнуты на американских авиабазах Осан, Кунсан и на южнокорейской авиабазе Сувон. В прошлом одна американская батарея Patriot PAC-2 была дислоцирована на корейской авиабазе Кванджу. Американские ЗРК «Пэтриот» в первую очередь предназначены для защиты военных объектов США, расположенных на территории Южной Кореи.

ПВО Республики Корея. Радиолокационные средства контроля воздушного пространства и ракетные комплексы объектовой ПВО и ПРО - 2 часть

Спутниковый снимок Googlе Earth: позиция ЗРК Patriot PAC-3 на авиабазе Осанн

В составе зенитного дивизиона может быть до шести огневых батарей.
Батарея «Пэтриот» включает в себя: пункт батареи AN/MSQ-104, многофункциональную РЛС AN/MPQ-53 (для PAC-2) или AN/MPQ-65 (для PAC-3), до восьми самоходных или буксируемых пусковых установок с четырьмя ЗУР MIM-104 C/D/E на каждой, источники энергоснабжения AN/MJQ-20, средства связи и антенно-мачтовые устройства, транспортно-заряжающие машины, мобильный пункт технического обслуживания, тягачи и транспортные машины.

ПВО Республики Корея. Радиолокационные средства контроля воздушного пространства и ракетные комплексы объектовой ПВО и ПРО - 2 часть

Максимальная дальность поражения аэродинамических целей превышает 80 км, баллистических целей – 20 км. Максимальная высота поражения аэродинамических целей – до 25 км, баллистических – до 20 км.

В середине 1990-х годов руководство МО РК инициировало программу создания собственного ЗРК SAM-X, который должен был заменить устаревшие «Найк-Геркулес». Однако в связи с техническими и финансовыми трудностями южнокорейский зенитный ракетный комплекс не вышел из стадии проектирования. В связи с необходимостью замены выработавшего свой ресурс ЗРК MIM-14 Nike-Hercules в 2007 году правительство РК приняло решение приобрести в ФРГ восемь батарей MIM-104D Patriot PAC-2/GEM. В 2008 году бывшие немецкие зенитные ракетные комплексы прибыли в учебный центр ПВО недалеко от города Дэгу, где осуществлялась подготовка корейских расчётов.

ПВО Республики Корея. Радиолокационные средства контроля воздушного пространства и ракетные комплексы объектовой ПВО и ПРО - 2 часть

Учебно-тренировочный пуск зенитной ракеты MIM-104D южнокорейского комплекса Patriot PAC-2/GEM

В 2015 году стало известно, что американская корпорация Raytheon получила контракт стоимостью $769,4 млн. на доведение южнокорейских ЗРК «Пэтриот» до уровня РАС-3. Сообщается, что в результате модернизации купленных в Германии Patriot PAC-2 GEM существенно возрастут их противоракетные возможности. Уже сейчас ЗРК «Пэтриот» являются частью создаваемой в Южной Корее национальной системы противовоздушной и противоракетной обороны Korea Air and Missile Defense System (KAMD).

ПВО Республики Корея. Радиолокационные средства контроля воздушного пространства и ракетные комплексы объектовой ПВО и ПРО - 2 часть

В данный момент противовоздушные комплексы «Пэтриот» дислоцированы в северных и центральных районах Республики Корея. С учётом ограниченной дальности перехвата баллистических оперативно-тактических ракет ЗРК развёрнуты в окрестностях крупных южнокорейских военных баз и важных административно-промышленных центров. Например, к югу от центра Сеула в настоящее время размещены три батареи. Для части ЗРК «Пэтриот» использованы бывшие позиции ЗРК «Хок».

ПВО Республики Корея. Радиолокационные средства контроля воздушного пространства и ракетные комплексы объектовой ПВО и ПРО - 2 часть

Спутниковый снимок Google Earth: позиция ЗРК MIM-104D Patriot в окрестностях Сеула

Ещё одним современным зенитным ракетным комплексом, несущим боевое дежурство на территории Республика Корея, является Cheolmae-2, известный также как KM-SAM. Разработка этого комплекса началась в 2001 году, её совместно вели российский концерн ВКО «Алмаз-Антей» и машиностроительное конструкторское бюро «Факел» в сотрудничестве с южнокорейскими компаниями Samsung Techwin, LIG Nex1 и Doosan DST. Заказчиком выступало правительственное южнокорейское Агентство оборонных разработок.

ПВО Республики Корея. Радиолокационные средства контроля воздушного пространства и ракетные комплексы объектовой ПВО и ПРО - 2 часть

Элементы ЗРК Cheolmae-2

Батарея ЗРК Cheolmae-2 состоит из радара, мобильного командного пункта и 4-6 самоходных пусковых установок на шасси грузового автомобиля повышенной проходимости. На каждой СПУ имеется восемь ракет-перехватчиков, размещённых в транспортно-пусковых контейнерах.

Мобильная многофункциональная трехкоординатная РЛС обеспечивает одновременное сопровождение десятков целей и обстрел нескольких из них, а также передачу информации о целях и необходимые команды на ракету непосредственно перед пуском и в ходе ее полета.

ПВО Республики Корея. Радиолокационные средства контроля воздушного пространства и ракетные комплексы объектовой ПВО и ПРО - 2 часть

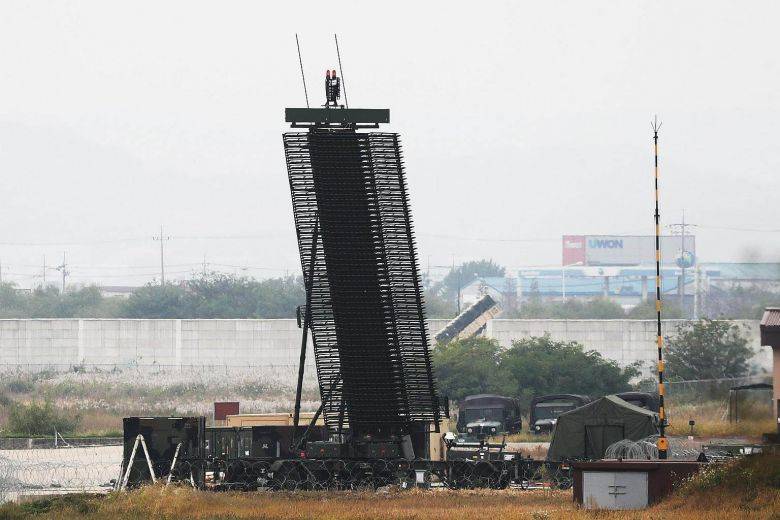

Многофункциональная РЛС ЗРК Cheolmae-2

Радар с активной фазированной антенной решеткой, вращающейся со скоростью 40 об/мин, работает в X-диапазоне и обеспечивает обзор воздушного пространства в секторе до 80 ° по вертикали.

ПВО Республики Корея. Радиолокационные средства контроля воздушного пространства и ракетные комплексы объектовой ПВО и ПРО - 2 часть

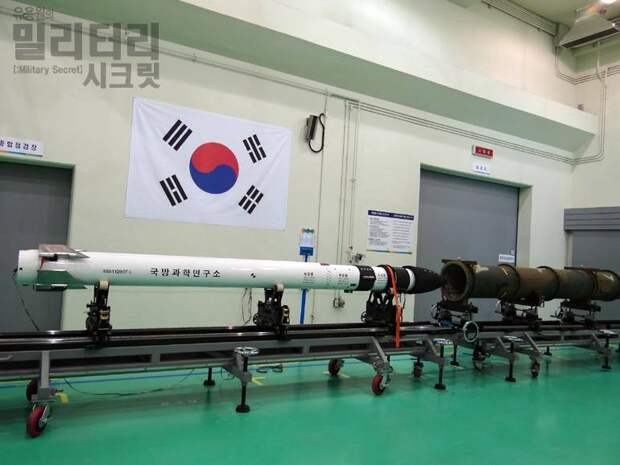

Зенитная ракета, используемая в составе ЗРК Cheolmae-2

Согласно сведениям, опубликованным в открытых источниках, зенитная ракета для южнокорейского ЗРК Cheolmae-2 создана на основе ЗУР 9М96 разработки МКБ «Факел». ЗУР корейского производства оснащена комбинированной системой наведения: командно-инерциальной на начальном и среднем участках траектории полета и активной радиолокационной – на конечном. Ракета длиной 4,61 м, диаметром 0,275 м и массой 400 кг может выполнять маневры с перегрузкой до 50g. Радиус действия — до 40 км, высота — до 20 км. Сообщается, что ЗРК Cheolmae-2 обладает противоракетными возможностями. Но абсолютно очевидно, что эффективность комплекса с относительно небольшой дальностью стрельбы при использовании против баллистических ракет будет сильно уступать более дальнобойным системам.

Все элементы ЗРК Cheolmae-2 серийно производятся в Южной Корее с 2015 года. Массовое развёртывание противовоздушных комплексов этого типа началось в 2017 году.

ПВО Республики Корея. Радиолокационные средства контроля воздушного пространства и ракетные комплексы объектовой ПВО и ПРО - 2 часть

Спутниковый снимок Google Earth: позиция ЗРК Cheolmae-2 в районе Чхунчона

По состоянию на 2019 год в Южной Корее было развёрнуто 10 батарей Cheolmae-2. Все они расположены на естественных возвышенностях, на бывших позициях ЗРК «Усовершенствованный Хок». Однако известны две позиции, на которых рядом размещены элементы ЗРК Cheolmae-2 и MIM-23В I-Hawk.

ПВО Республики Корея. Радиолокационные средства контроля воздушного пространства и ракетные комплексы объектовой ПВО и ПРО - 2 часть

Спутниковый снимок Google Earth: позиция ЗРК Cheolmae-2 и MIM-23В I-Hawk в районе Кимпхо

На представленной ниже схеме видно, что новые противовоздушные комплексы Cheolmae-2 развёрнуты в районах, граничащих с Северной Кореей. В случае вооруженного конфликта с КНДР они должны стать барьером на пути безнадёжно устаревших в своей основной массе, но от этого не менее опасных северокорейских боевых самолётов.

ПВО Республики Корея. Радиолокационные средства контроля воздушного пространства и ракетные комплексы объектовой ПВО и ПРО - 2 часть

Схема расположения ЗРК Cheolmae-2 на территории Республики Корея

Некоторые батареи Cheolmae-2 расположены на удалении менее 30 км от границы с КНДР. Таким образом, с учётом координат точек развёртывания и дальности стрельбы утверждение, что ЗРК Cheolmae-2 прикрывают американские базы, находящиеся в центральной части страны, абсолютно не соответствует действительности. Хотя между Республикой Корея и Соединенными Штатами поддерживаются тесные союзнические отношения, понятно, что зенитные комплексы РК и США будут в первую очередь противодействовать аэродинамическим и баллистическим целям, нацеленным на собственные объекты.

Заметную роль в противовоздушной обороне прибрежных районов играют южнокорейские ракетные эсминцы, в составе вооружения которых имеются ЗУР средней дальности. Всего в ВМС РК насчитывается 12 эсминцев УРО, самыми современными из которых являются три корабля типа «Король Седжон» (KDX-III).

ПВО Республики Корея. Радиолокационные средства контроля воздушного пространства и ракетные комплексы объектовой ПВО и ПРО - 2 часть

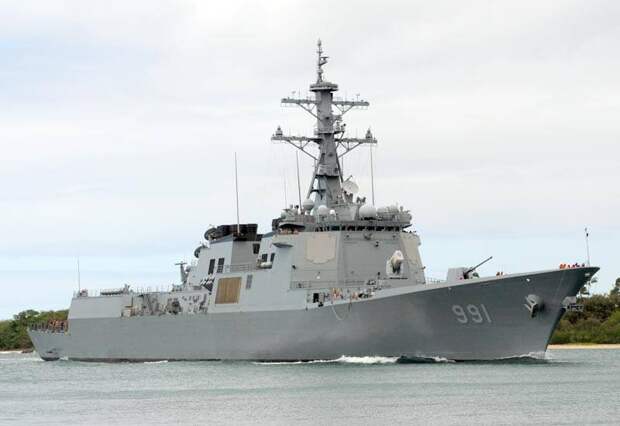

Южнокорейский эсминец «Король Седжон» (DDG-991)

Эсминцы типа «Король Седжон» являются аналогом американских эсминцев УРО типа «Арли Бёрк». Они оснащёны американской БИУС Aegis и многофункциональным радаром AN / SPY-1D. Первый эсминец был введён в строй в декабре 2008 года, второй – в августе 2010 года, третий – в августе 2012 года.

ПВО Республики Корея. Радиолокационные средства контроля воздушного пространства и ракетные комплексы объектовой ПВО и ПРО - 2 часть

Спутниковый снимок Google Earth: эсминец типа «Король Седжон» на якорной стоянке в акватории военно-морской базы Пусан

Помимо другого вооружения, на каждом эсминце имеется 80 ячеек Mk 41VLS, в которых размещены ЗУР SM-2 Block III с максимальной дальностью поражения воздушных целей 160 км и досягаемостью по высоте более 20 км.

Противоракетная оборона Республики Корея


Иностранные эксперты считают, что по состоянию на 2020 год в КНДР может иметься более 30 ядерных зарядов. В распоряжении Пхеньяна имеется несколько сотен оперативно-тактических ракет. Также в Северной Корее созданы и успешно испытаны БРСД, БРПЛ и МБР. Эти ракеты, помимо осколочно-фугасных боевых частей, могут быть оснащены кассетными, химическими и ядерными боеголовками, что представляет большую опасность для американских военных баз, а также гражданских и оборонных южнокорейских объектов. Хотя ввиду значительного кругового вероятного отклонения северокорейские ракеты непригодны для поражения точечных целей, в случае их массового применения и снаряжения неконвенционными боевыми частями материальные и людские потери Южной Кореи могут быть очень велики. Так, при массированной атаке Сеула оперативно-тактическими ракетами «Хвасон-6» и «Нодон-1/2», несущими боеголовки, снаряженные стойкими нервно-паралитическими отравляющими веществами «Зоман» и «VX», число пораженных может достигать сотен тысяч человек, а материальный ущерб — миллиардов долларов.

Понятно, что военно-политическое руководство РК вынуждено считаться с такой угрозой. Но создание национальной противоракетной системы обороны является очень затратной программой, и сейчас только ведутся опытно-конструкторские разработки по созданию южнокорейских систем ПРО. Модернизация части закупленных в ФРГ ЗРК Patriot PAC-2 GEM до уровня РАС-3 позволяет с достаточно высокой долей вероятности перехватывать лишь одиночные ОТР и не обеспечивает защиты в случае их массированного применения. Ситуация усугубляется тем, что штатные радиолокационные средства ЗРК «Пэтриот» имеют ограниченные возможности по обнаружению атакующих баллистических ракет.

Для своевременного оповещения о ракетной атаке в 2012 году Республика Корея закупила у Израиля два радара типа РЛС EL/M-2080 «Green Pine». Контракт стоимостью около $280 млн., помимо самих радаров, включал в себя поставку запчастей и расходных материалов, вспомогательного оборудования, а также обучение персонала.

ПВО Республики Корея. Радиолокационные средства контроля воздушного пространства и ракетные комплексы объектовой ПВО и ПРО - 2 часть

Антенный пост РЛС EL/M-2080 Green Pine

РЛС EL/M-2080 Green Pine с АФАР производится израильской компанией ELTA Systems с 1995 года. Радиолокационная станция, функционирующая в частотном диапазоне от 500 до 2000 МГц, способна обнаружить цель на дальности до 500 км и может работать одновременно в режимах поиска, обнаружения, сопровождения и наведения противоракеты. Станция в заданном секторе обнаружения на фоне помех отслеживает более 30 целей, летящих со скоростью более 3000 м / с.

ПВО Республики Корея. Радиолокационные средства контроля воздушного пространства и ракетные комплексы объектовой ПВО и ПРО - 2 часть

Спутниковый снимок Google Earth: РЛС EL/M-2080 к юго-западу от Чинхона

Радиолокаторы EL/M-2080 были размещены стационарно на вершинах гор в центральной части страны в окрестностях Чинхона и Чхохана. Для РЛС EL/M-2080, расположенной неподалёку от Чинхона, была построена новая площадка, и до 2017 года антенный пост радиолокатора располагался открыто. Через 5 лет после ввода в эксплуатацию антенну для защиты от неблагоприятных метеорологических факторов прикрыли радиопрозрачным куполом. Для РЛС СПРН в районе Чхохана использовалась площадка, где ранее уже размещался стационарный радиолокационный пост и имелся защитный обтекатель антенны.

ПВО Республики Корея. Радиолокационные средства контроля воздушного пространства и ракетные комплексы объектовой ПВО и ПРО - 2 часть

Спутниковый снимок Google Earth: РЛС EL/M-2080 к востоку от Чхохана

В 2018 году стало известно о закупке ещё двух радиолокаторов EL/M-2080 Block C. Стоимость контракта составляет $292 млн, его окончательная реализация должна быть завершена в 2020 году. Считается, что ввод в строй четырёх станций «Green Pine» позволит своевременно зафиксировать ракетную атаку с наиболее вероятных направлений.

Однако развертывание РЛС EL/M-2080, позволяющих оперативно информировать о ракетном нападении, не решает проблему перехвата баллистических ракет. Американские и южнокорейские ЗРК «Пэтриот» неспособны гарантированно прикрыть большую часть территории страны. В 2014 году американцы предложили разместить в Южной Корее противоракетный комплекс THAAD.

ПВО Республики Корея. Радиолокационные средства контроля воздушного пространства и ракетные комплексы объектовой ПВО и ПРО - 2 часть

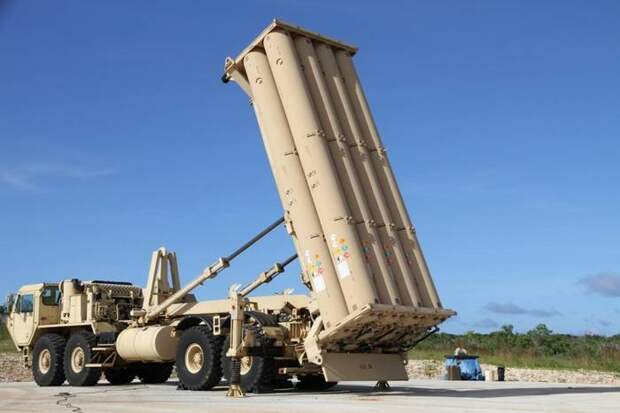

Пусковая установка комплекса ПРО THAAD

РЛС AN/TPY-2, входящая в состав противоракетного комплекса THAAD, работает в Х-диапазоне и способна обнаружить боеголовку баллистической ракеты на дальности 1000 км. Противоракета со стартовой массой 900 кг способна уничтожить цель на дальности 200 км, высота перехвата — 150 км.

Первоначально южнокорейское руководство, опасаясь негативной реакции Китая на развёртывание РЛС AN/TPY-2, входящей в состав противоракетной системы THAAD, которая, находясь под оперативным управлением командования вооруженных сил США, могла просматривать территорию КНР, отказалось от этого предложения. Толчком к изменению позиций официального Сеула в отношении размещения американской системы ПРО на территории РК послужило проведение КНДР в начале 2016 года четвертого по счету ядерного испытания и летного испытания МБР «Тэпходон-2» (под прикрытием запуска северокорейского спутника на низкую околоземную орбиту). В середине 2016 года было объявлено об американо-корейском соглашении по размещению на территории Республики Корея одной батареи THAAD (шесть пусковых установок с 24 противоракетами).

ПВО Республики Корея. Радиолокационные средства контроля воздушного пространства и ракетные комплексы объектовой ПВО и ПРО - 2 часть

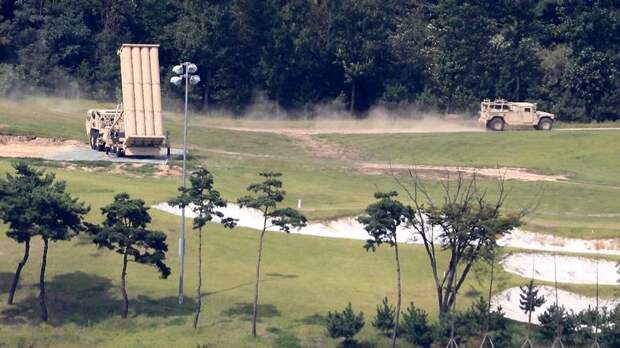

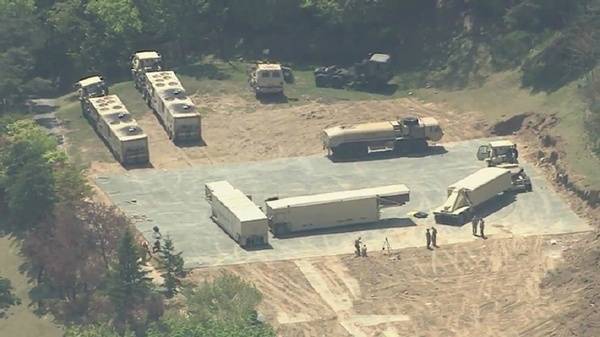

Пусковая установка THAAD на позиции в Южной Корее

В сентябре 2017 года батарея системы ПРО THAAD была размещена на бывшем поле для гольфа, в 10 км к западу от города Куми уезда Сочжу провинции Северная Кенсан, что примерно в 300 километрах к юго-востоку от Сеула.

ПВО Республики Корея. Радиолокационные средства контроля воздушного пространства и ракетные комплексы объектовой ПВО и ПРО - 2 часть

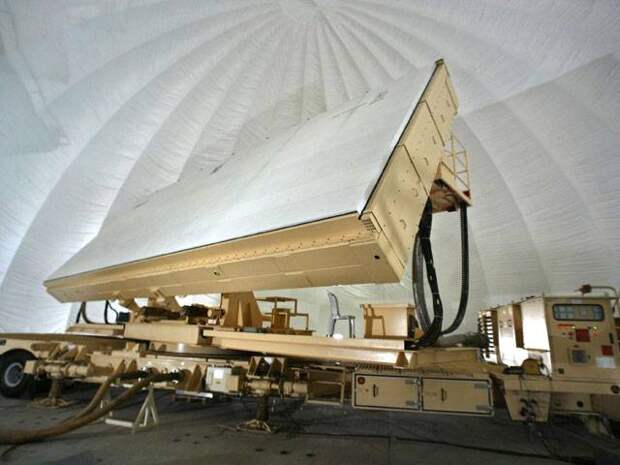

РЛС AN/TPY-2 на позиции в Южной Корее

Анализ спутниковых снимков позиции противоракетного комплекса THAAD указывает на её временный характер размещения. По сравнению с хорошо оборудованными в инженерном отношении позициями американских ЗРК «Пэтриот», развёрнутых в окрестностях американских авиабаз, эта стартовая площадка подготовлена слабо.

ПВО Республики Корея. Радиолокационные средства контроля воздушного пространства и ракетные комплексы объектовой ПВО и ПРО - 2 часть

Спутниковый снимок Google Earth: позиция THAAD в уезде Сончжу

Находящаяся в уезде Сончжу батарея THAAD прикрывает в первую очередь американские военные базы на территории Южной Кореи, оставляя без своего "зонта" ряд регионов страны, в том числе и Сеул. В этой связи в Корее все громче стали раздаваться голоса о том, что им необходима вторая батарея, которая стала бы прикрывать столичную агломерацию. Не исключено, что в случае проведения КНДР новых ракетно-ядерных испытаний Сеул и Вашингтон решат увеличить количество американских комплексов ПРО в Южной Корее.

В 2016 году после очередных северокорейских ракетных испытаний руководство РК заявило о намерении ввести в боекомплект эсминцев типа «Король Седжон» американские противоракеты SM-3 Block IA. Однако никаких практических шагов по реализации этого плана пока не предпринято.

По всей видимости, руководство Южной Корее в перспективе решило сделать ставку на собственный зенитный ракетный комплекс большой дальности, получивший предварительное обозначение L-SAM. Министерство обороны РК в 2014 году на НИОКР по ЗРК L-SAM зарезервировало сумму, эквивалентную $814,3 млн. Приступить к испытаниям комплекса планируется в 2024 году. Согласно информации, опубликованной Агентством оборонных исследований, ЗРК L-SAM, помимо борьбы с самолётами противника, должен обеспечить верхний уровень эшелонированной системы противоракетной обороны Республики Корея. На комплекс будет возложена задача перехвата баллистических ракет на высотах до 60 км на завершающем участке полета. Если разработку и испытания комплекса удастся завершить в соответствии с графиком, система будет принята на вооружение в 2028 году.

Продолжение следует…
